Problemstellung
Wenn aus dem 3D-Fenster ein 3D-Dokument erstellt wird, wird die Transparenz nicht wie im 3D-Modell dargestellt.
Flächen die im 3D-Modell als transparent dargestellt sind, werden im 3D-Dokument als deckend und damit nicht durchsichtig angezeigt. Es scheint, als würde die Transparenz nicht funktionieren. Dadurch sind hinter transparenten Flächen liegende Elemente nicht sichtbar, da z. B. die Element-Kontur fehlt und / oder die Schraffur dieser Elemente fehlt.

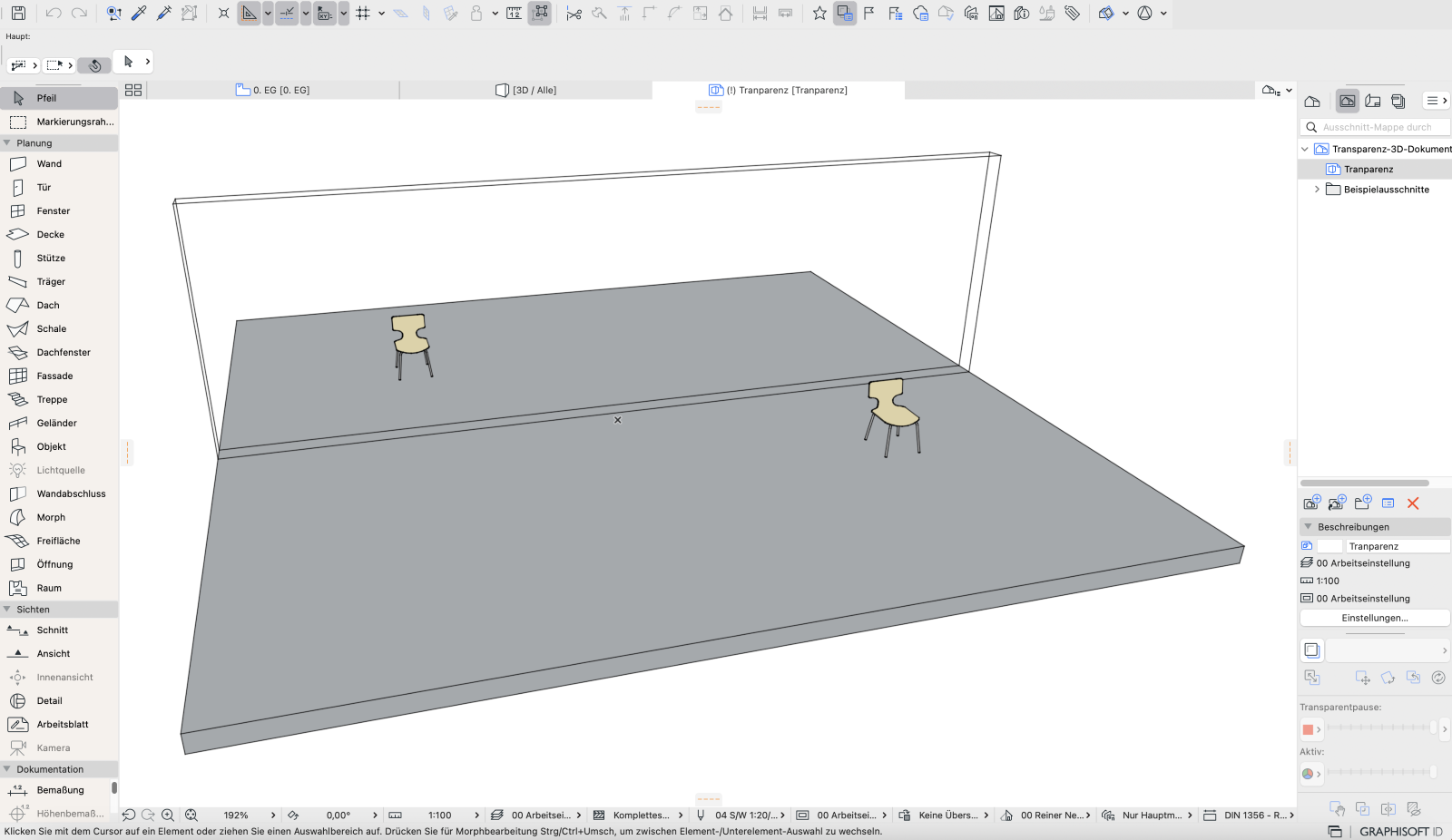

Darstellung im 3D-Dokument:

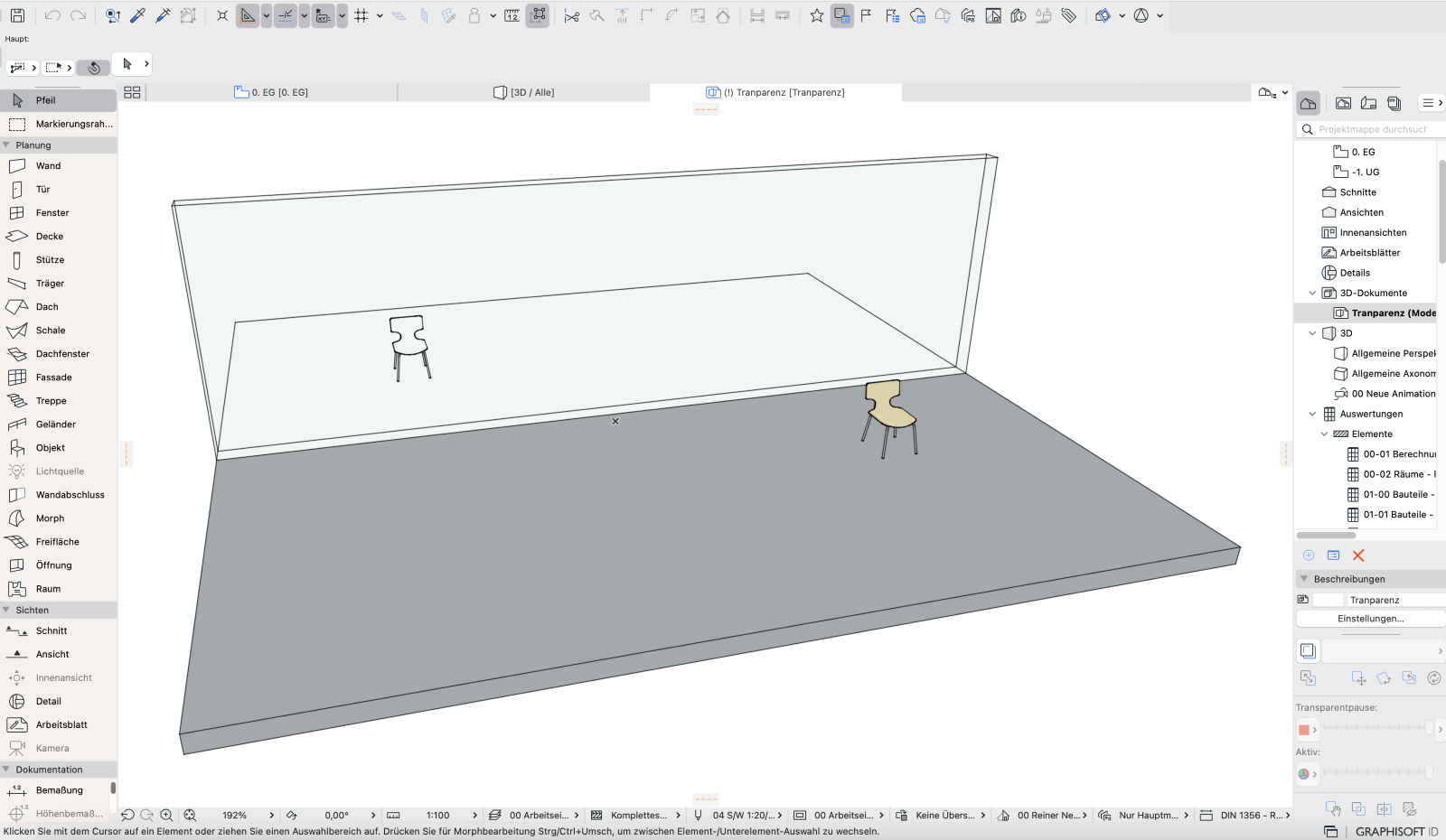

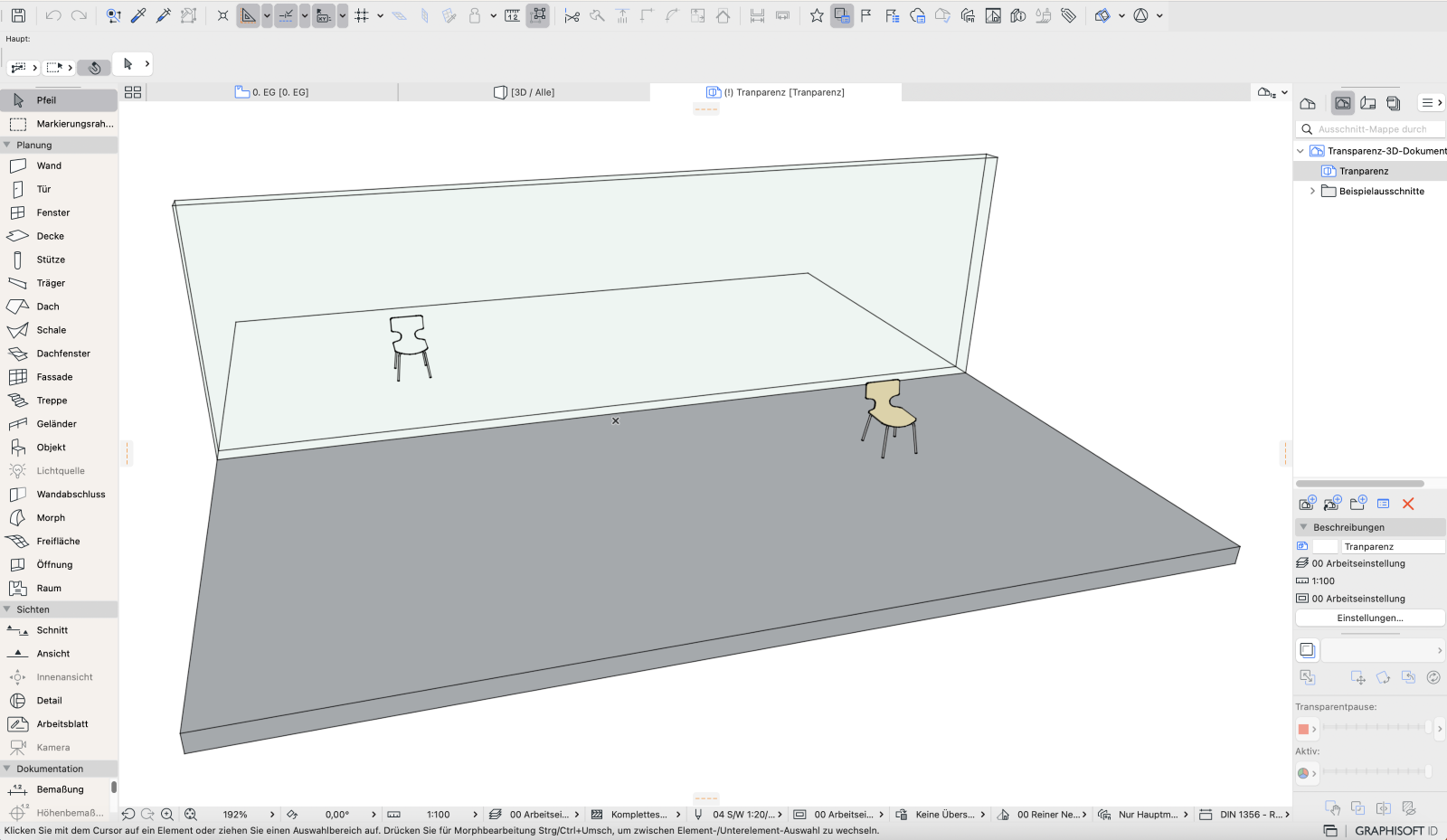

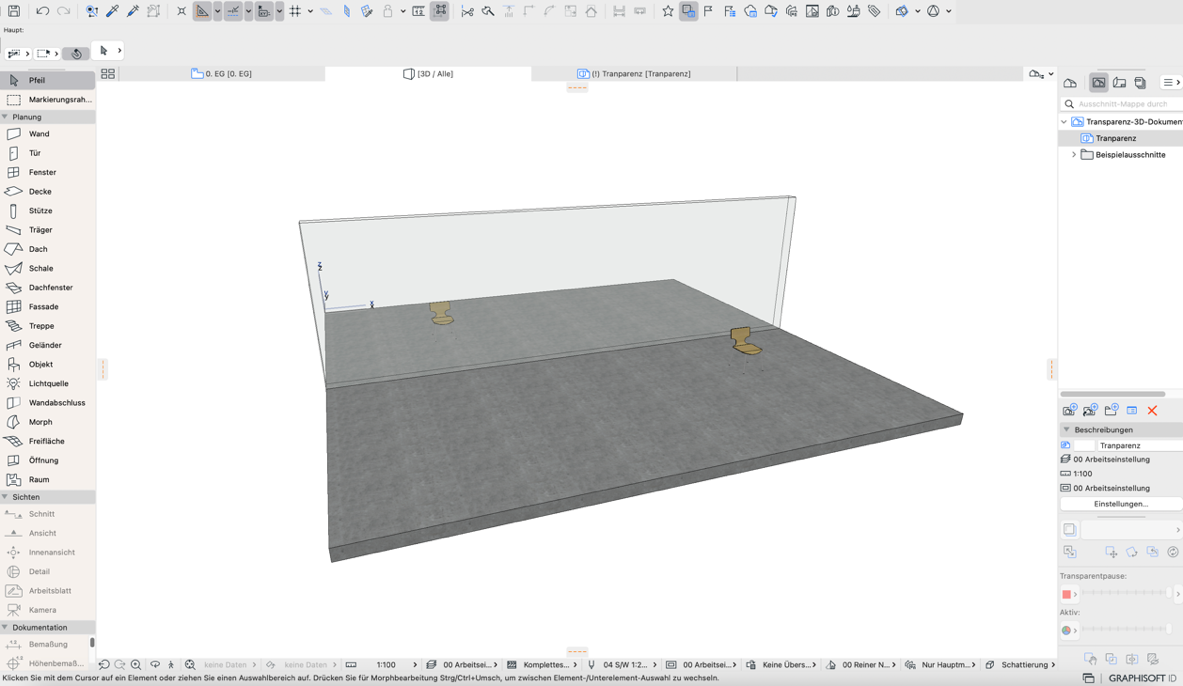

Darstellung im 3D:
Troubleshooting

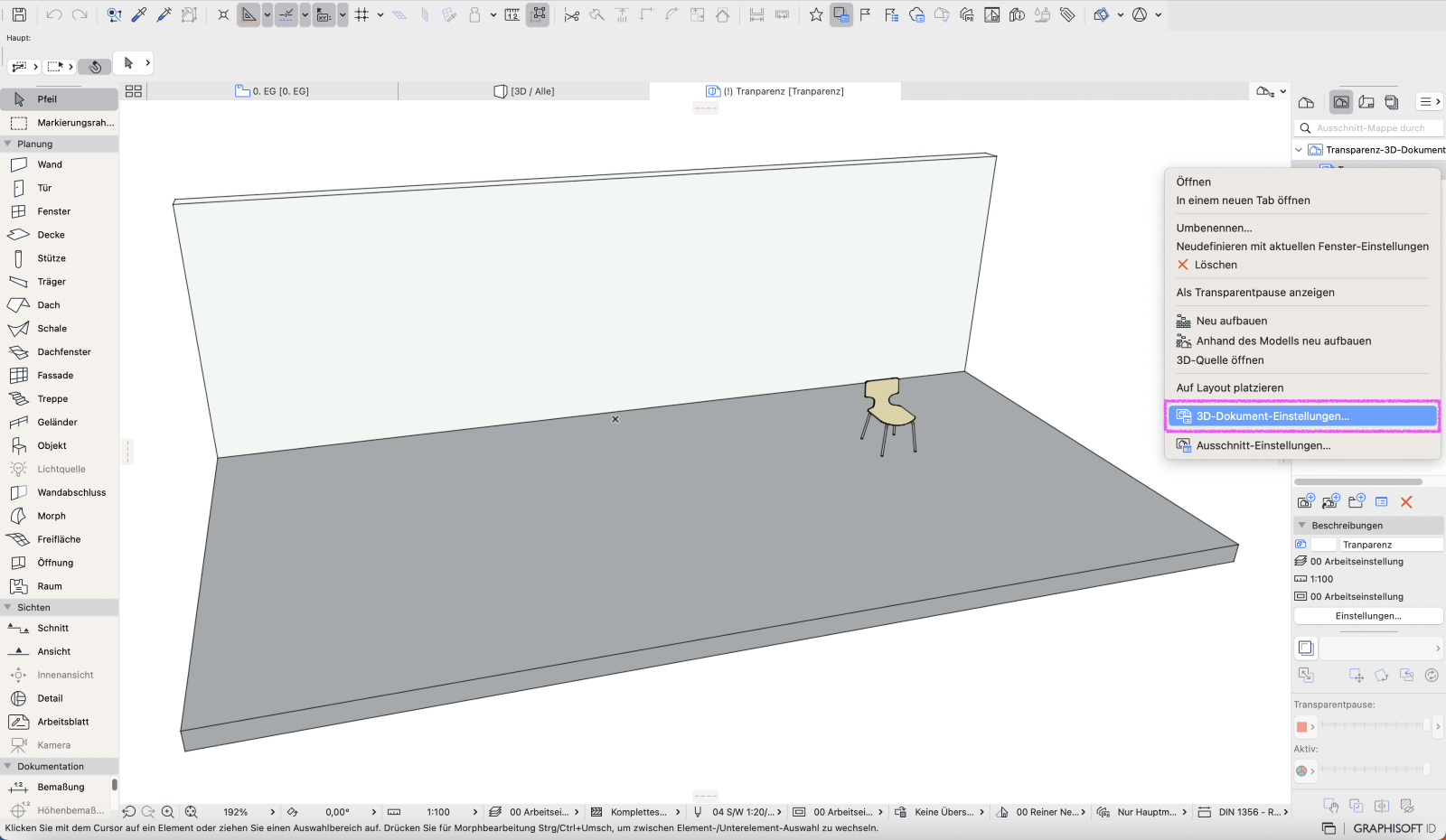

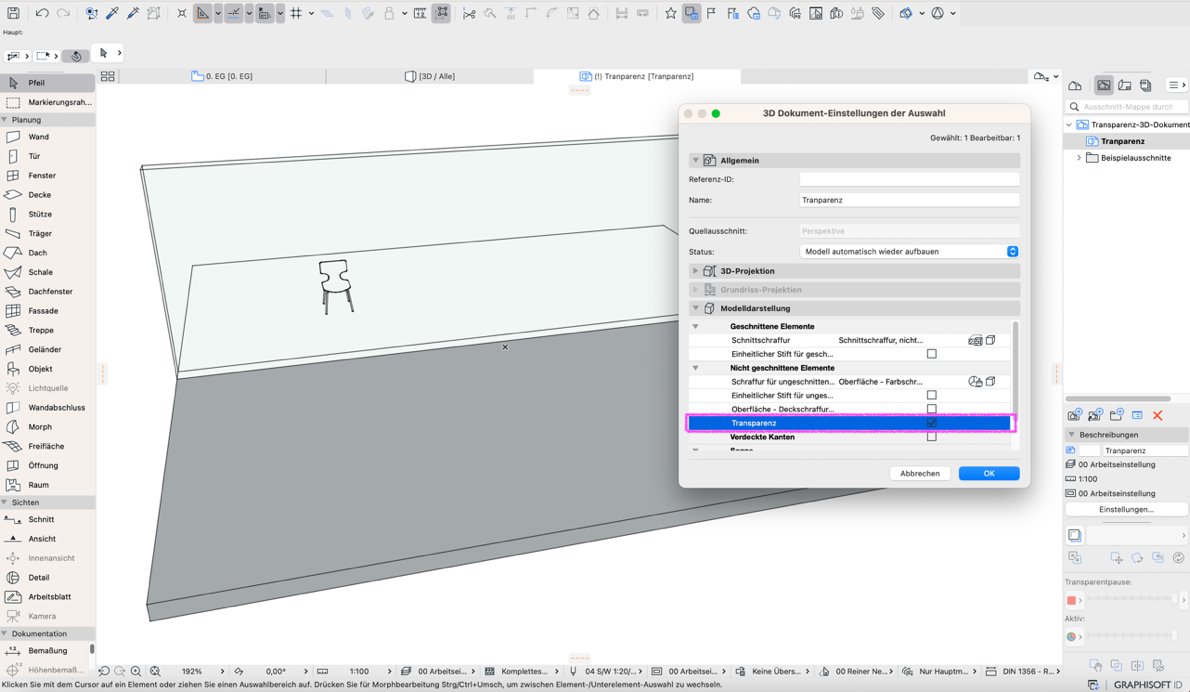

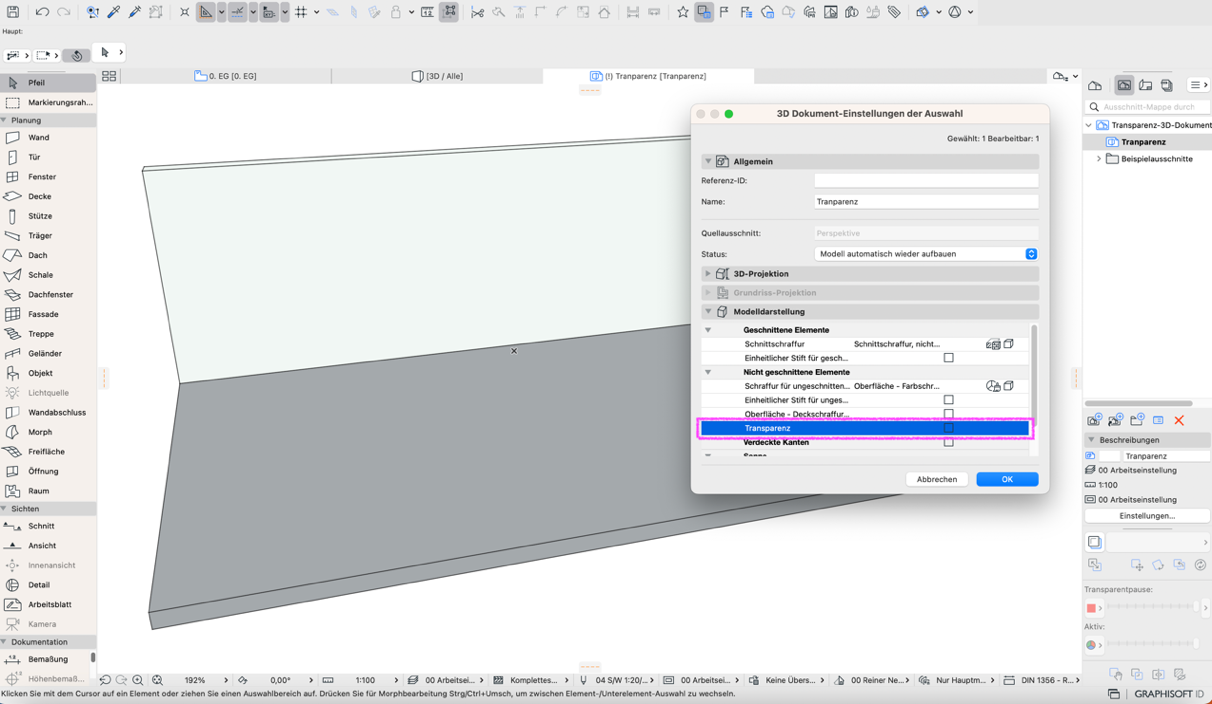

1. Transparenz in den 3D-Dokument-Einstellungen aktivieren
2. Oberflächen-Einstellungen prüfen
Außerdem kann das entsprechende Oberflächenmaterial unter Optionen > Element-Attribute > Oberflächenmaterialien… für eine Schraffur-Überlagerung passend eingestellt werden.

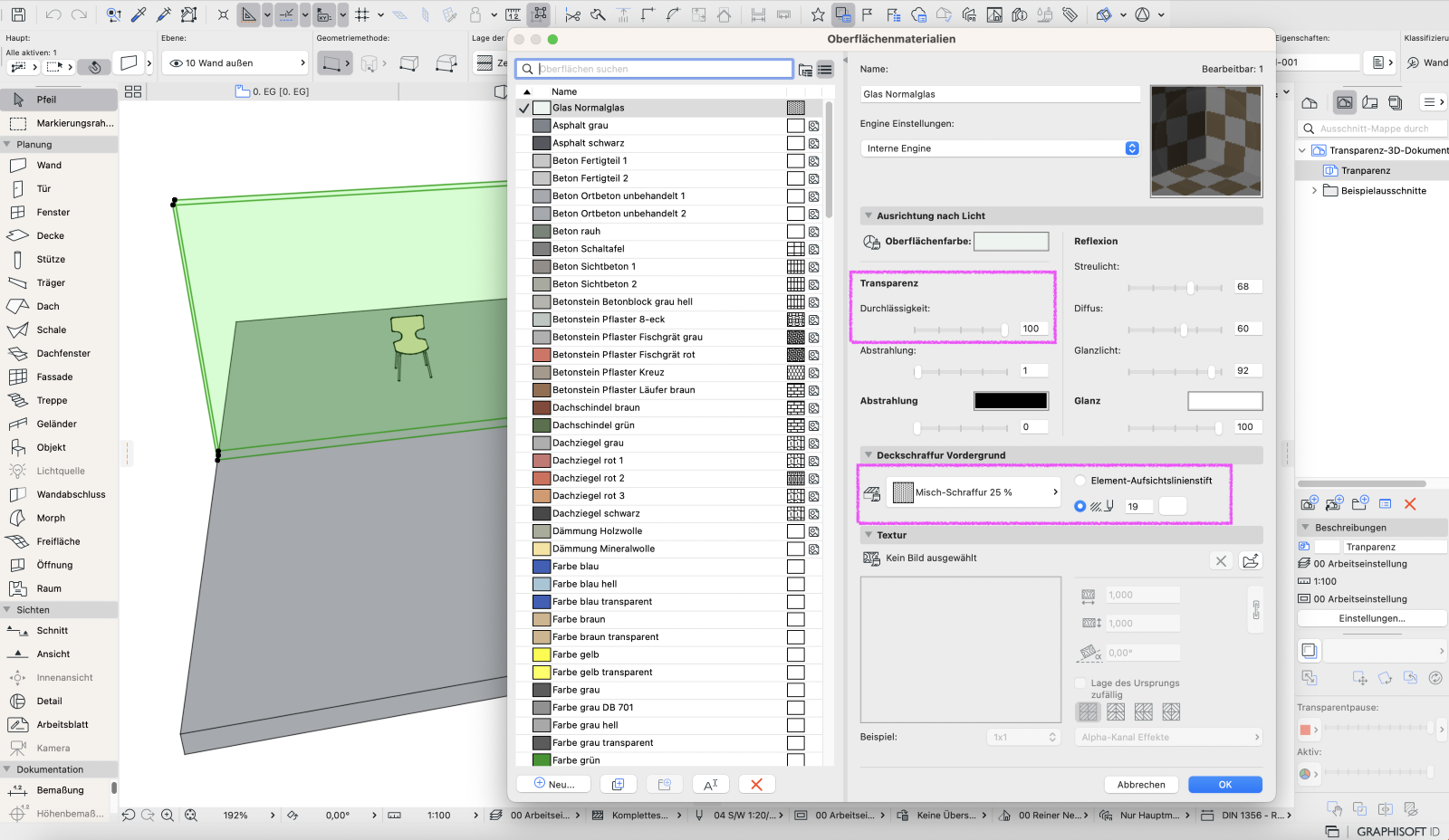

Soll eine Schraffur-Überlagerung zwischen dem transparenten Element und den dahinterliegenden Elementen stattfinden, so muss im Oberflächenmaterial eine Misch-Schraffur mit passender Stiftfarbe ausgewählt werden. Die Durchlässigkeit muss auf 100 % gestellt werden.

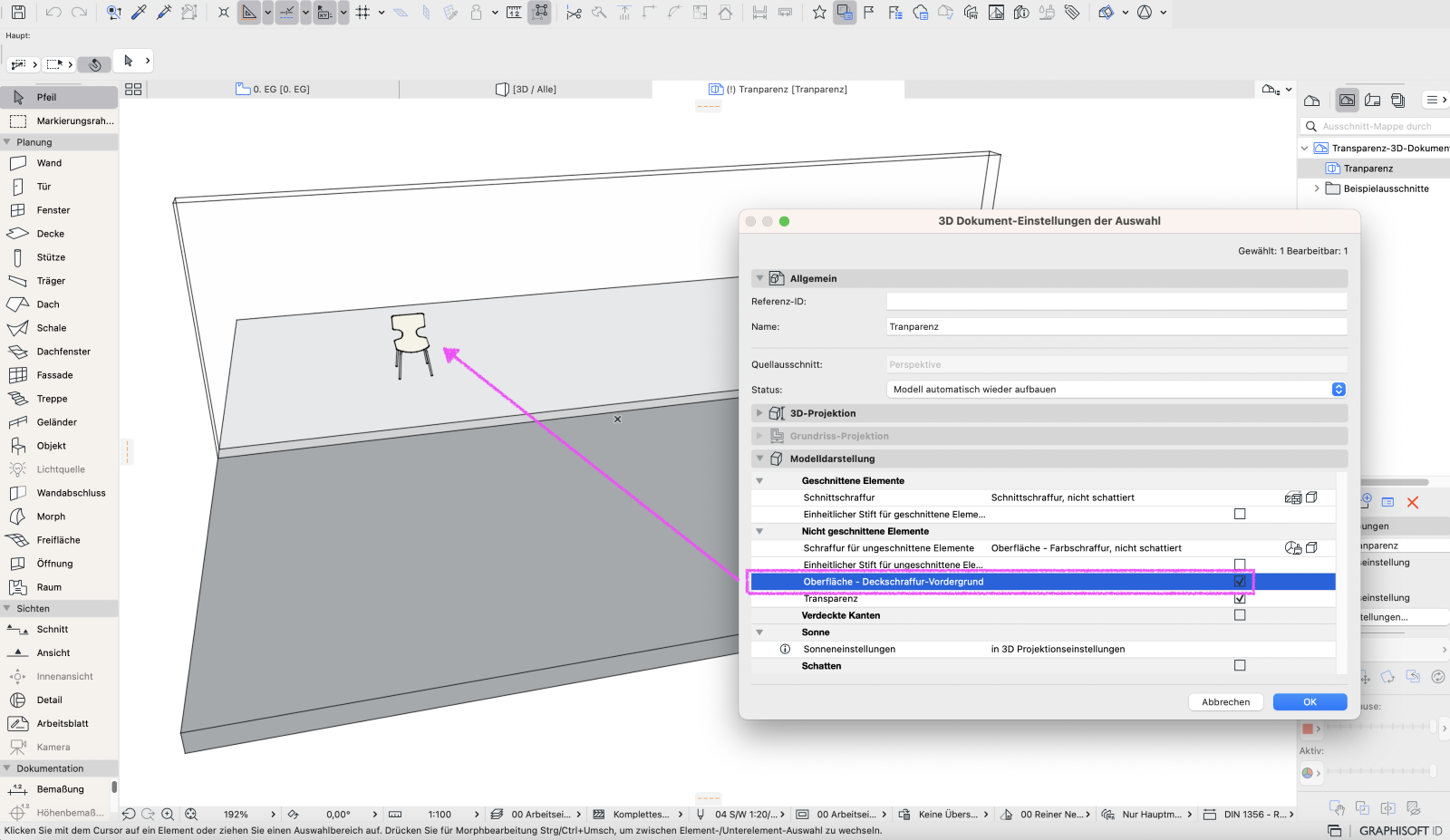

Damit die Oberfläche im 3D-Dokument auch dargestellt wird, muss in den 3D-Dokument-Einstellungen die Option Oberfläche – Deckschraffur-Vordergrund unter Modelldarstellung > Nicht geschnittene Elemente aktiviert sein.
3. Grafische Überschreibung von transparenten Elementen
Damit eine Schraffur-Überlagerung zwischen den transparenten Elementen und den dahinterliegenden Elementen stattfindet, kann alternativ für das betroffene Element auch eine Grafische Überschreibung angelegt werden.

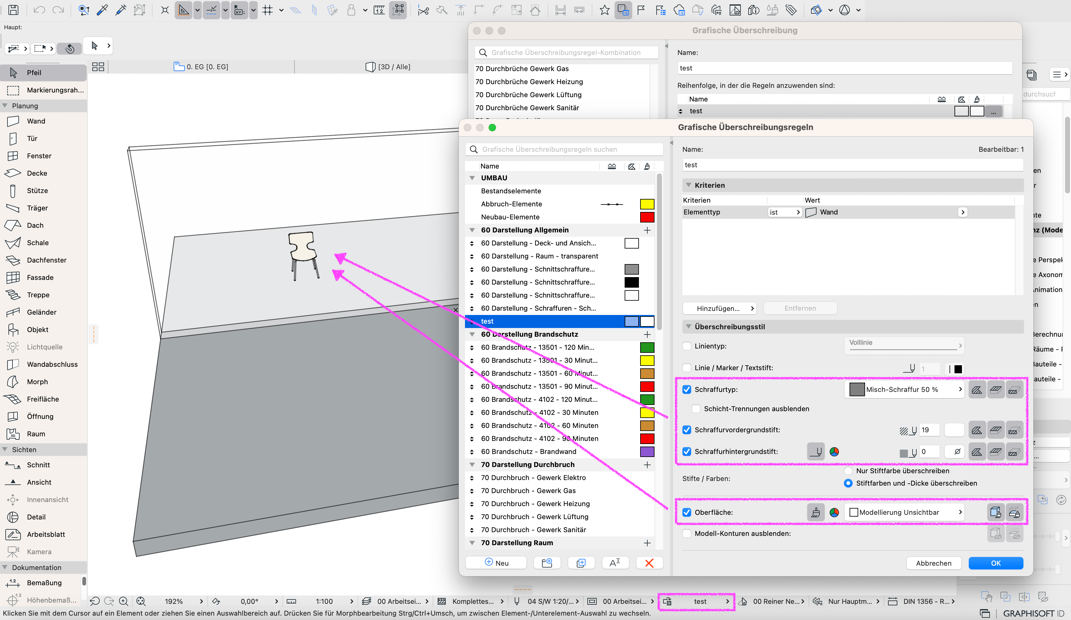

Der Schraffurtyp muss als eine Misch-Schraffur festgelegt werden. Der Schraffurvordergrundstift wird mit dem entsprechenden Stift eingestellt, mit der das Hintergrundelement gemischt werden sollen. Für den Schraffurhintergrundstift wird ein transparenter Stift ausgewählt und die Oberfläche mit Modellierung Unsichtbar überschrieben.
Hinweis:
Eine Grafische Überschreibung überschreibt immer das gesamte Element. Einzelne Bestandtteile von Elementen, z. B. nur die Glasfläche von Fenster- und Tür-Elementen, können nicht einzeln mit einer grafischen Überschreibung angepasst werden.
Sollen nur einzelne Bestandteile von Elementen transparent überschrieben werden, so kann dies nur mit Schritt 2, durch die passenden Einstellungen der Oberfläche, und nicht Schritt 3 erfolgen.
