Problembeschreibung
Im 3D Fenster wird das Modell nicht richtig angezeigt, zB:
- Alles ist schwarz
- Ganzes Fenster ist schwarz/rot/grau
- Alles ist weiss
- Alles halb-transparent
- Alles/manche Elemente schwarz-lila gekachelt
Troubleshooting
1. Graphische Überschreibung deaktivieren
Möglicherweise wird die Darstellung durch eine Überschreibung beeinflusst.
Dokumentation > Graphische Überschreibung > Keine Überschreibungen wählen
2. Update prüfen
Hilfe > nach Updates suchen…
Wenn ein Update verfügbar ist, dieses herunterladen und installieren.
3. Datei reparieren
Datei mit Reparatur öffnen nach dieser Anleitung.

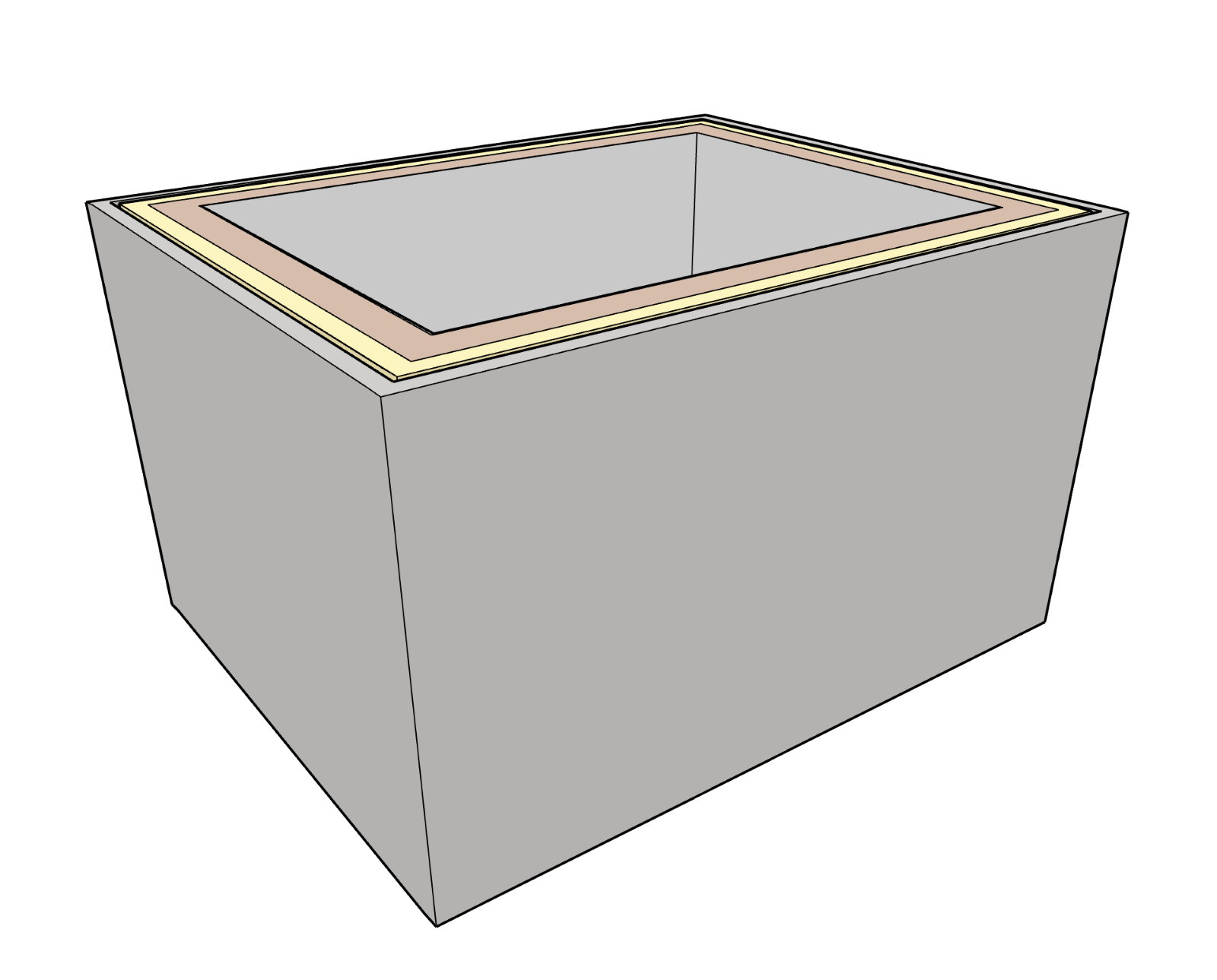

4. Alles weiss / in einer Farbe: Monochrom-Modell deaktivieren
Wenn das Modell komplett in einer Farbe (zB weiss) dargestellt wird, dann

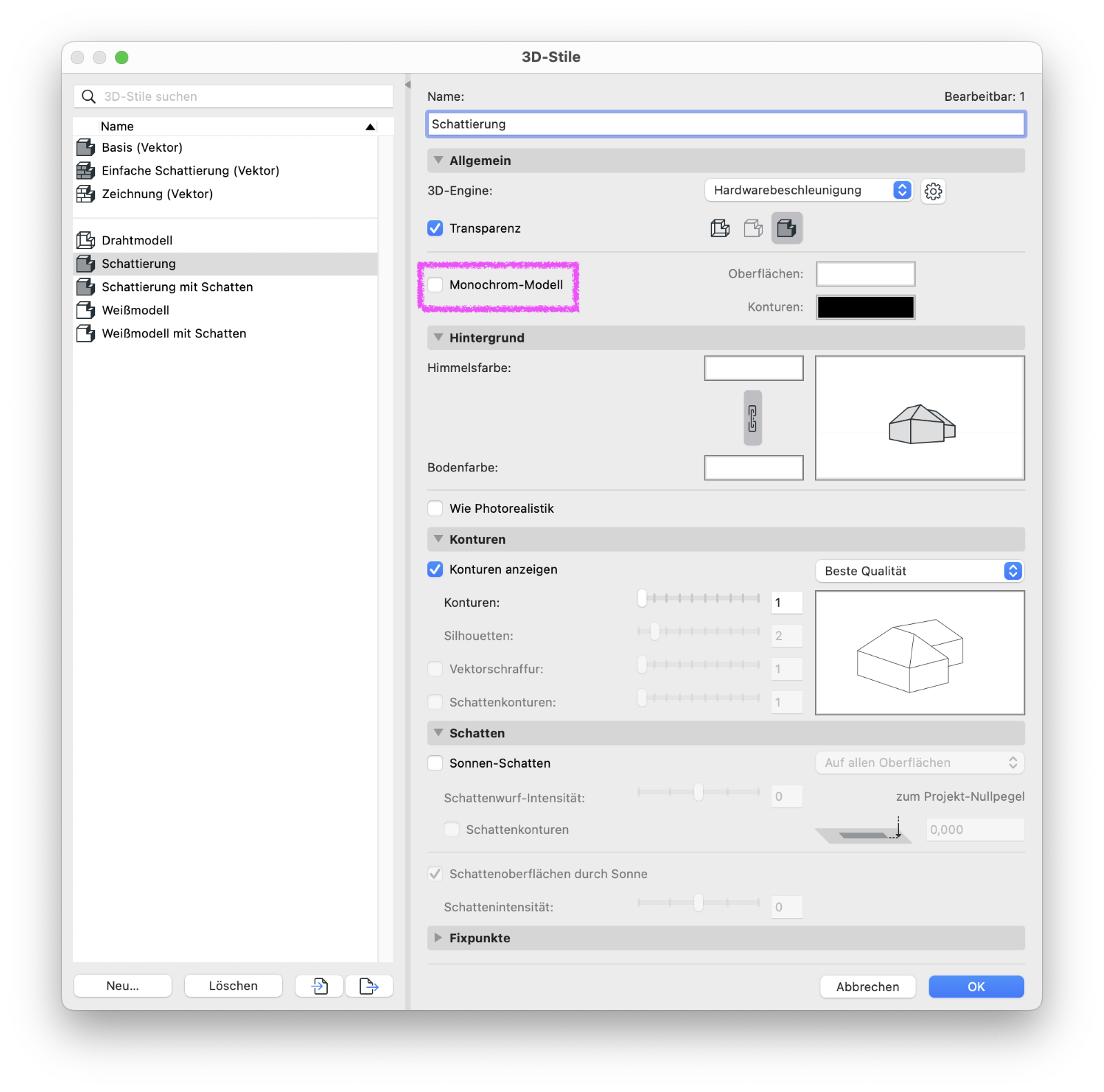

Ansicht > 3D-Darstellungsmodus > 3D-Stile > Hacken bei Monochrom-Modell rausnehmen
5. Alles transparent und blau-rot: Tragwerksanalyse-Modell deaktivieren
Ansicht > Tragwerksanalyse-Modell deaktivieren

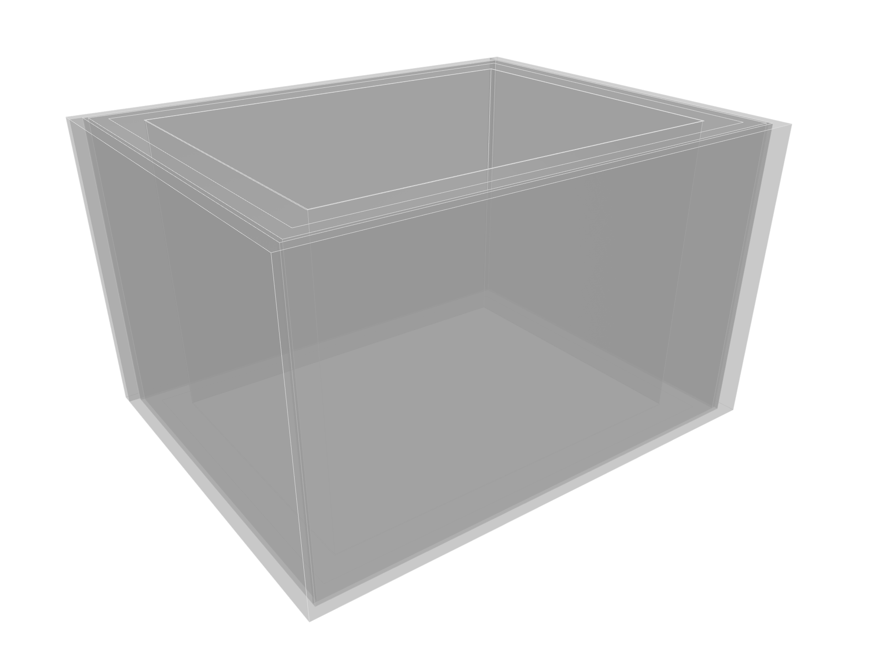

6. Alles in grau: physisch basiertes Rendering ausschalten
Wenn das Modell in leichten Grautönen dargestellt wird, wird das möglicherweise von der Experimental-Funktion „Physisch basiertes Rendering“ verursacht.
Optionen > Arbeitsumgebung > Weitere Optionen… > Experimental-Funktionen > Physisch basiertes Rendering in 3D aktivieren abhacken
7. Grafikkarten-Treiber aktualisieren
In manchen Fällen kann es helfen, den Grafikkarten-Treiber zu aktualisieren.

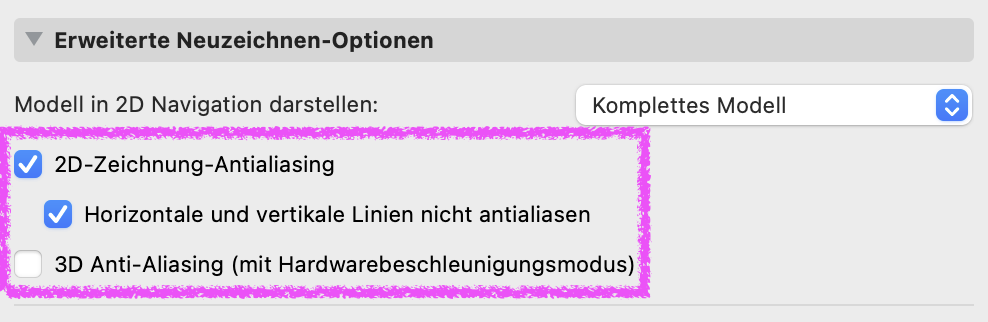

8. Pixelige Darstellung: Antialiasing
Optionen > Arbeitsumgebung > Erweiterte Neuzeichnen-Optionen… > 2D-Zeichnung-Antialiasing an + 3D-Antialiasing aus

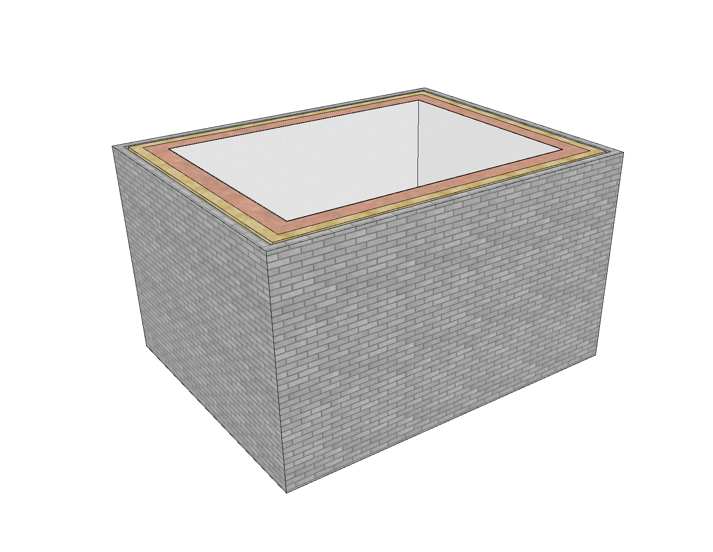

9. Darstellung ohne Texturen bzw. vereinfacht: Hardwarebeschleinigung einstellen
Ansicht > 3D-Darstellungsmodus > 3D-Stile > 3D Engine: Hardwarebeschleunigung auswählen

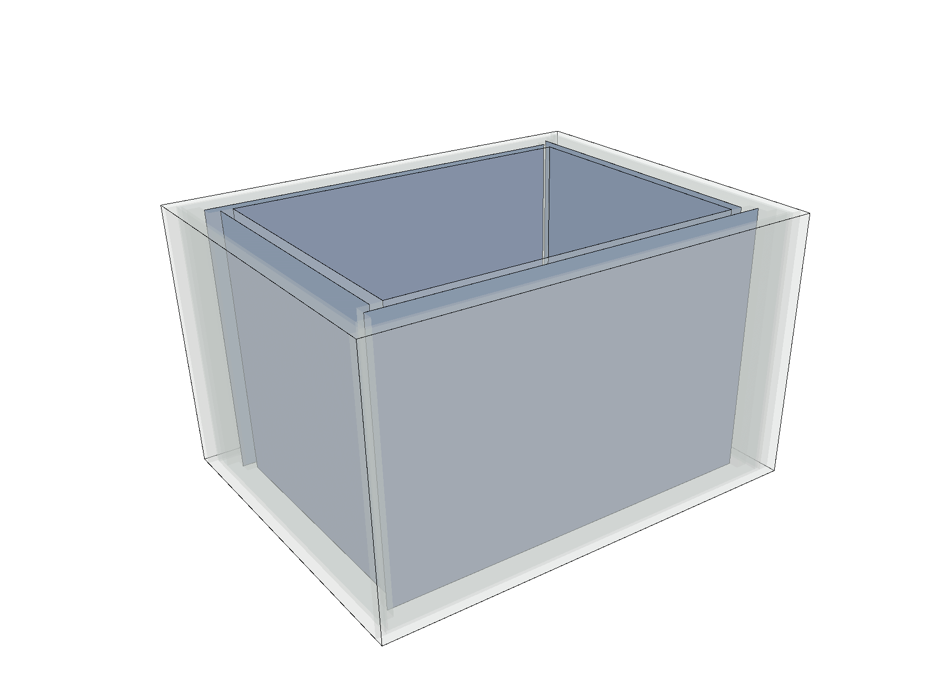

10. Alles transparent und in einer Farbe: Darstellung Varianten anpassen
Ab Archicad 27 kann Variantenplanung die Darstellung beeinflussen.

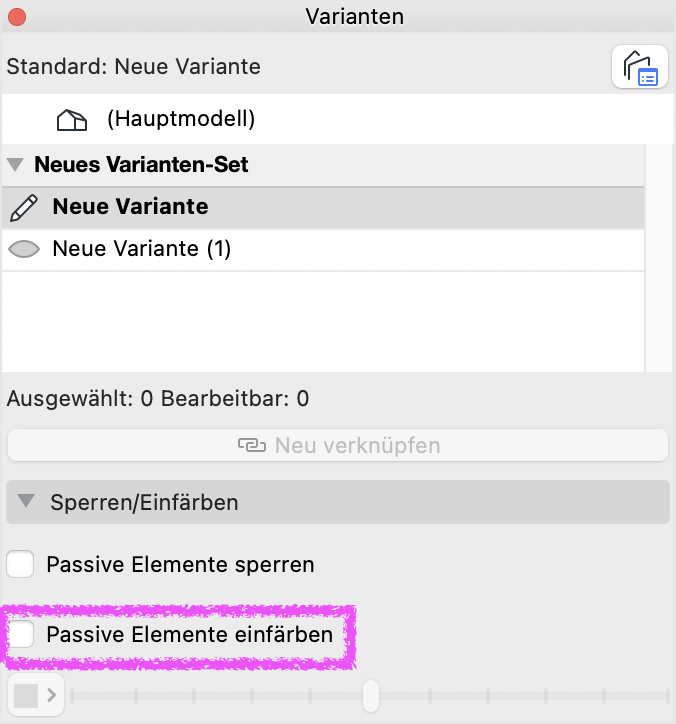

- Dokumentation > Variantenplanung > Varianten-Palette öffnen
- Passive Elemente einfärben deaktivieren
