Problemstellung

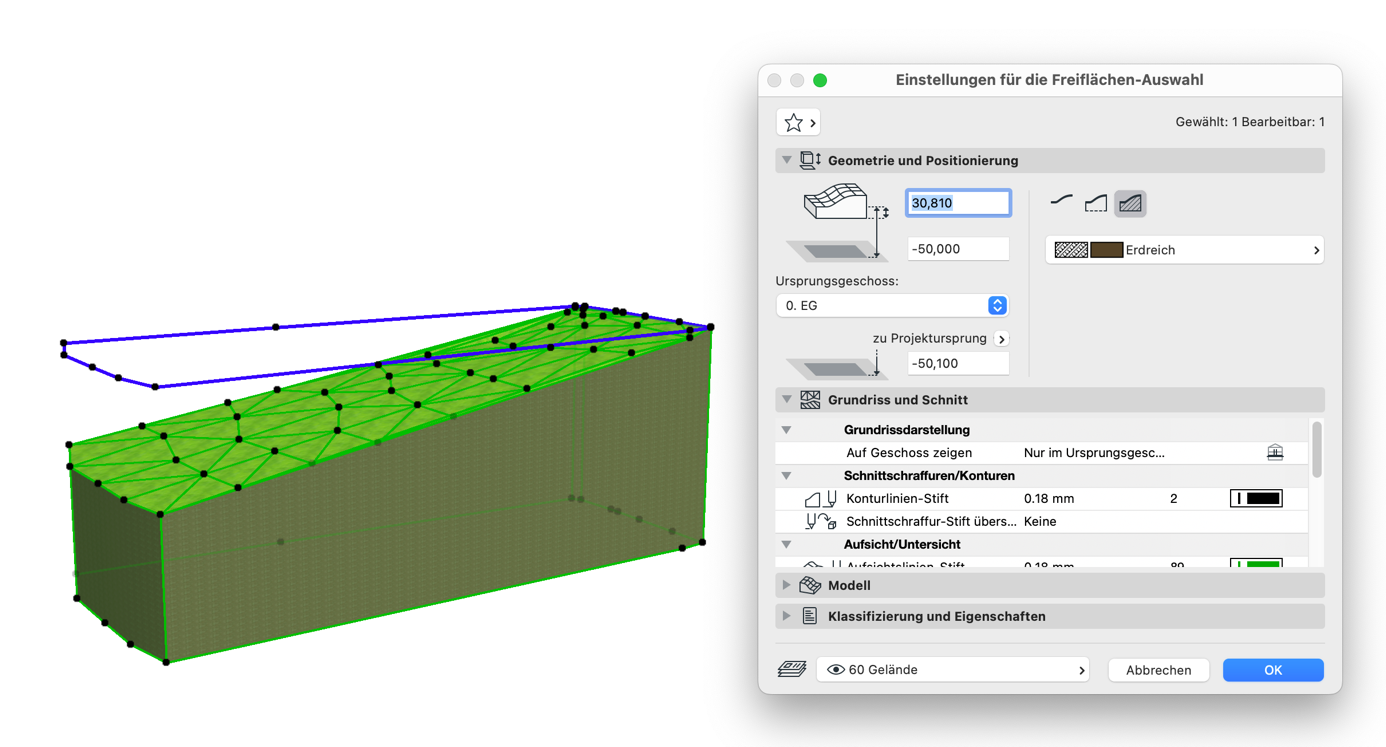

Eine Freifläche, die aus einer TXT- oder XYZ-Datei erstellt wurde, wird mit einer sehr großen Höhe dargestellt oder zu hoch über dem Projekt platziert.
Troubleshooting
1. Höhe zu Projektursprung anpassen

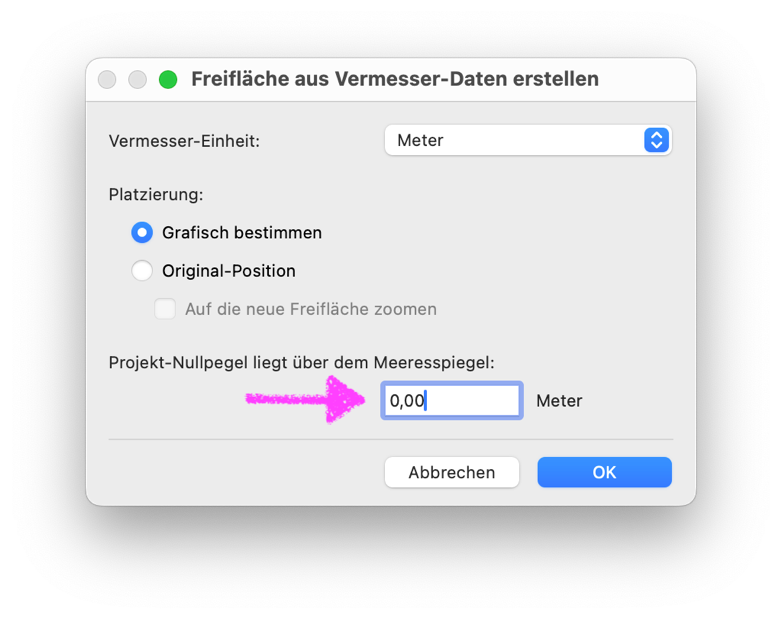

Beim Import ist auf die korrekte Angabe des Nullpegels zu achten. Dieser entspricht der Höhe der Referenzebene der Freifläche in Bezug auf den Archicad-Projektursprung (0;0).

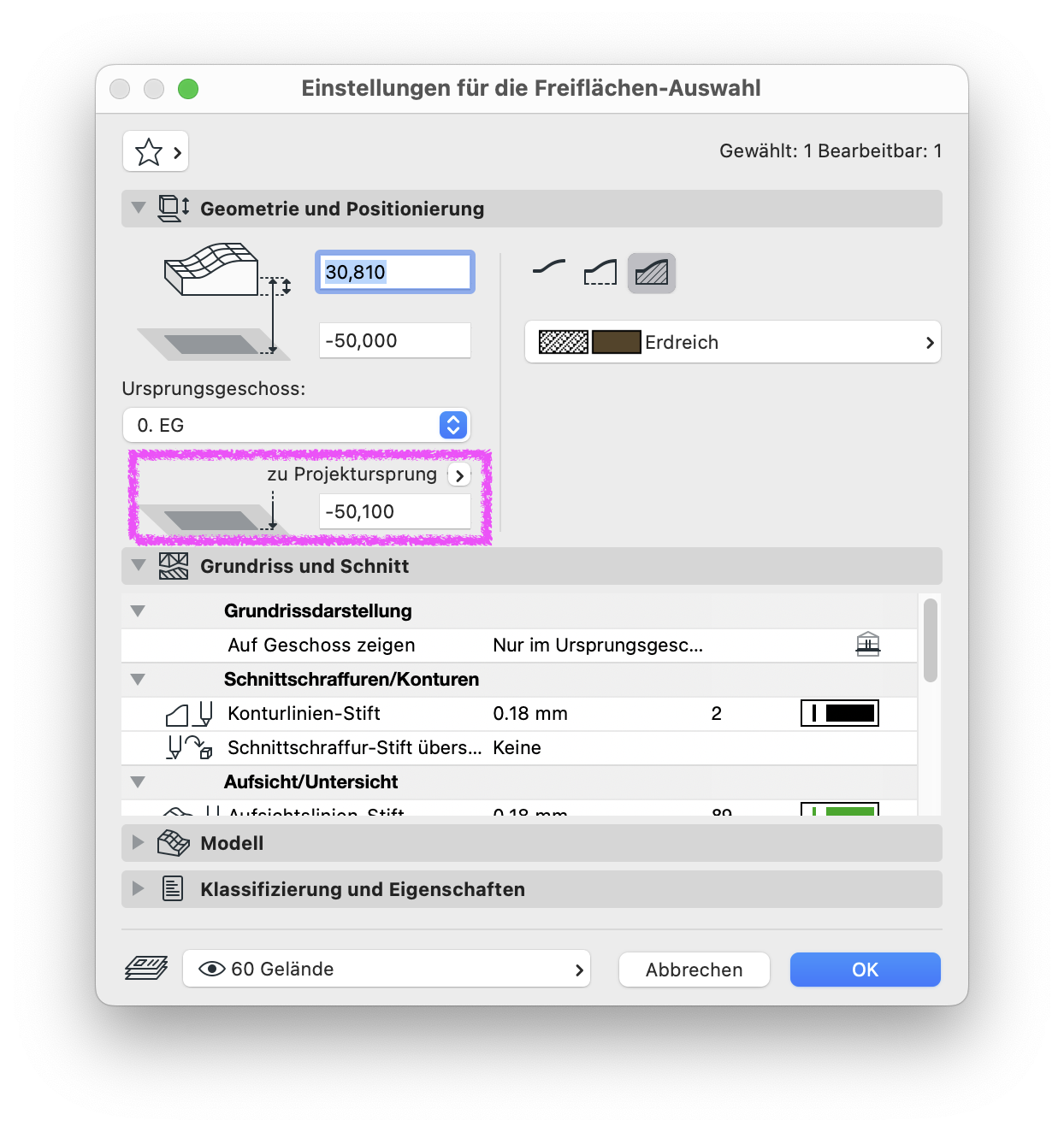

Dieser Wert lässt sich auch nachträglich in den Einstellungen der Freifläche anpassen:
2. Stärke der Freifläche anpassen

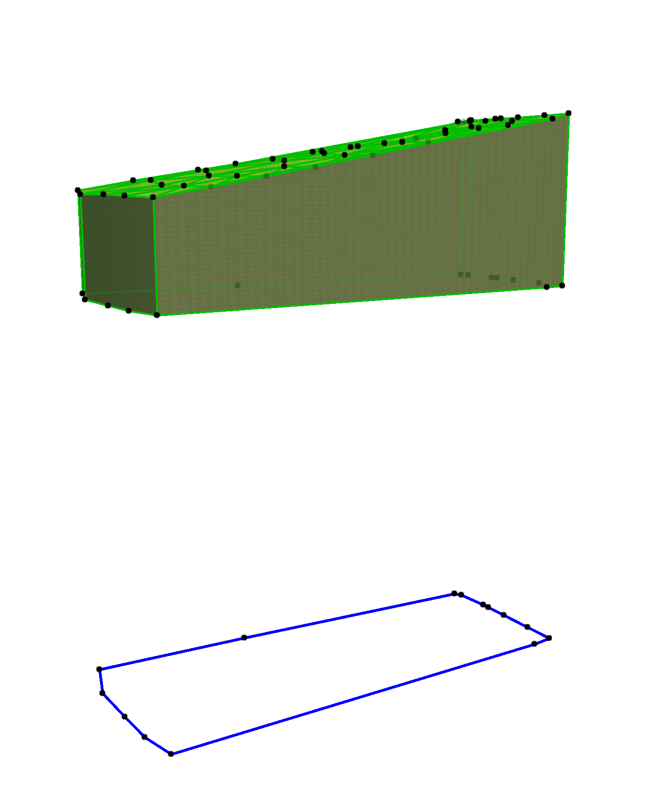

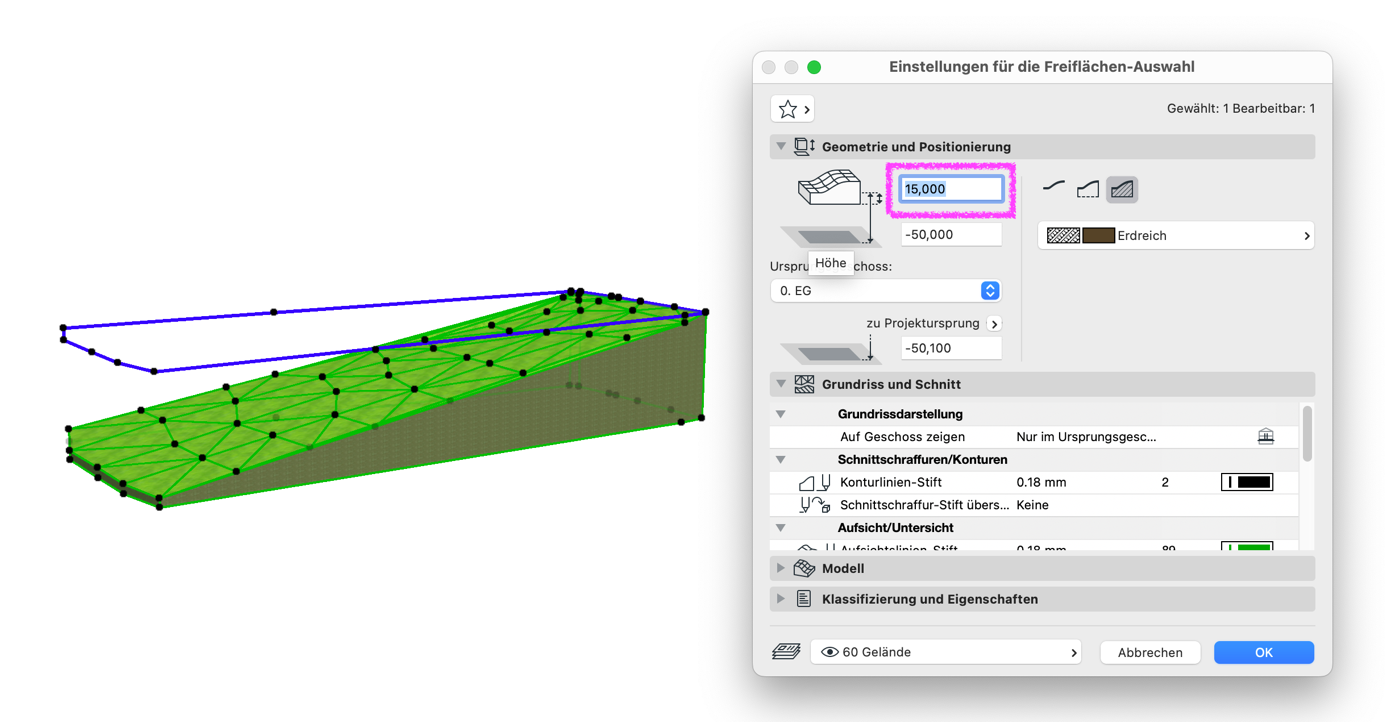

Weist die Freifläche eine zu große Stärke bzw. Höhe auf, kann eine Anpassung der Höhe in den Freiflächen-Einstellungen hilfreich sein:
3. Z-Werte in der TXT-Datei anpassen
Wenn die Freifläche zu hoch (oder zu niedrig) über der eigenen Referenzebene liegt, kann eine manuelle Anpassung der Höhenwerte helfen.

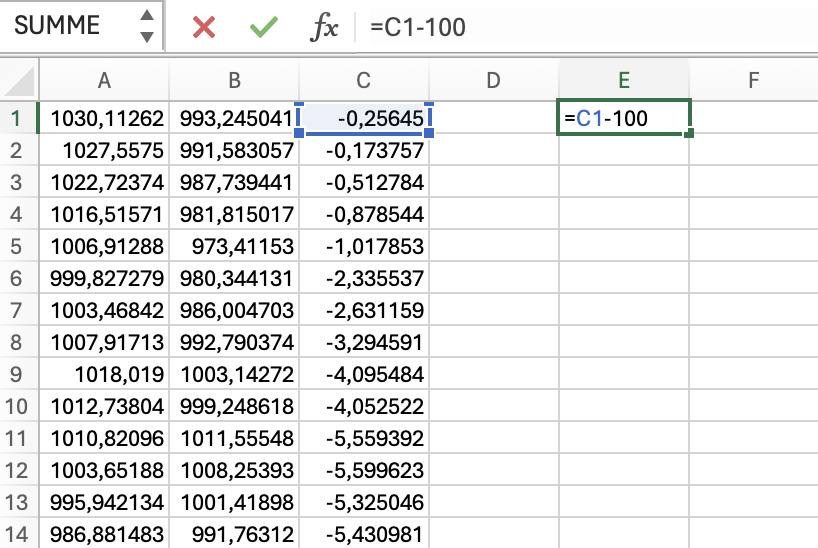

Dazu die TXT-Datei in Excel öffnen und die Werte der „C“-Spalte (Z-Achse) in einer separaten Spalte umrechnen lassen, indem die gewünschte Differenz abgezogen wird:
Anschließend die Originalwerte durch die umgerechneten Werte ersetzen (über Inhalte einfügen > Werte) und die Datei erneut in Archicad importieren.
