Problemstellung

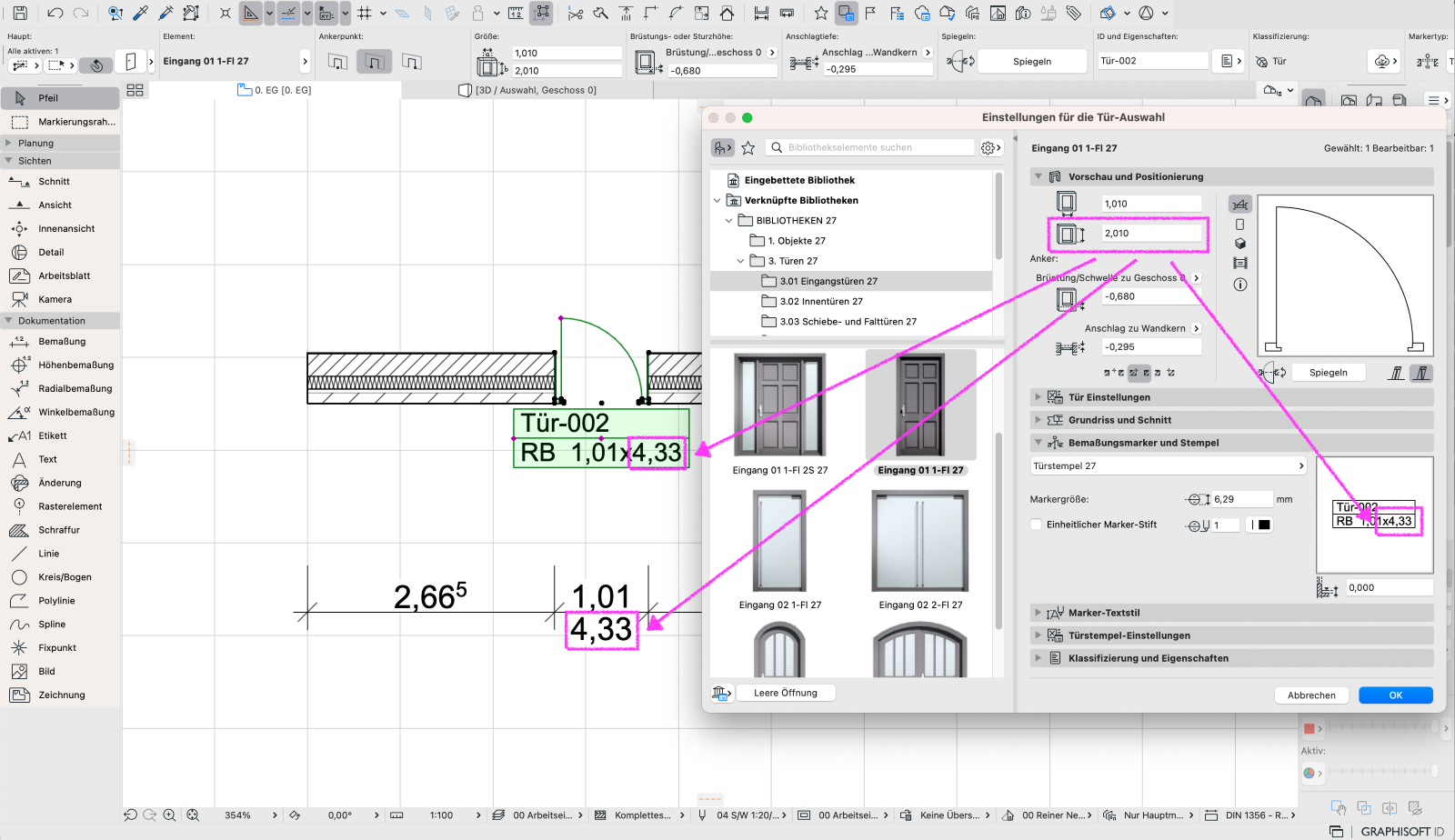

Wenn eine Tür im Grundriss mit einer Maßkette bemaßt wird, dann entspricht die in der Bemaßung angegebene Türhöhe nicht der im Tür-Objekt unter Vorschau und Positionierung > Höhe eingegebenen Höhe. Auch im Türstempel wird, statt der im Tür-Objekt eingestellten Höhe, ein zu großer Wert angegeben.
Troubleshooting
Türschwellen-Einstellungen überprüfen

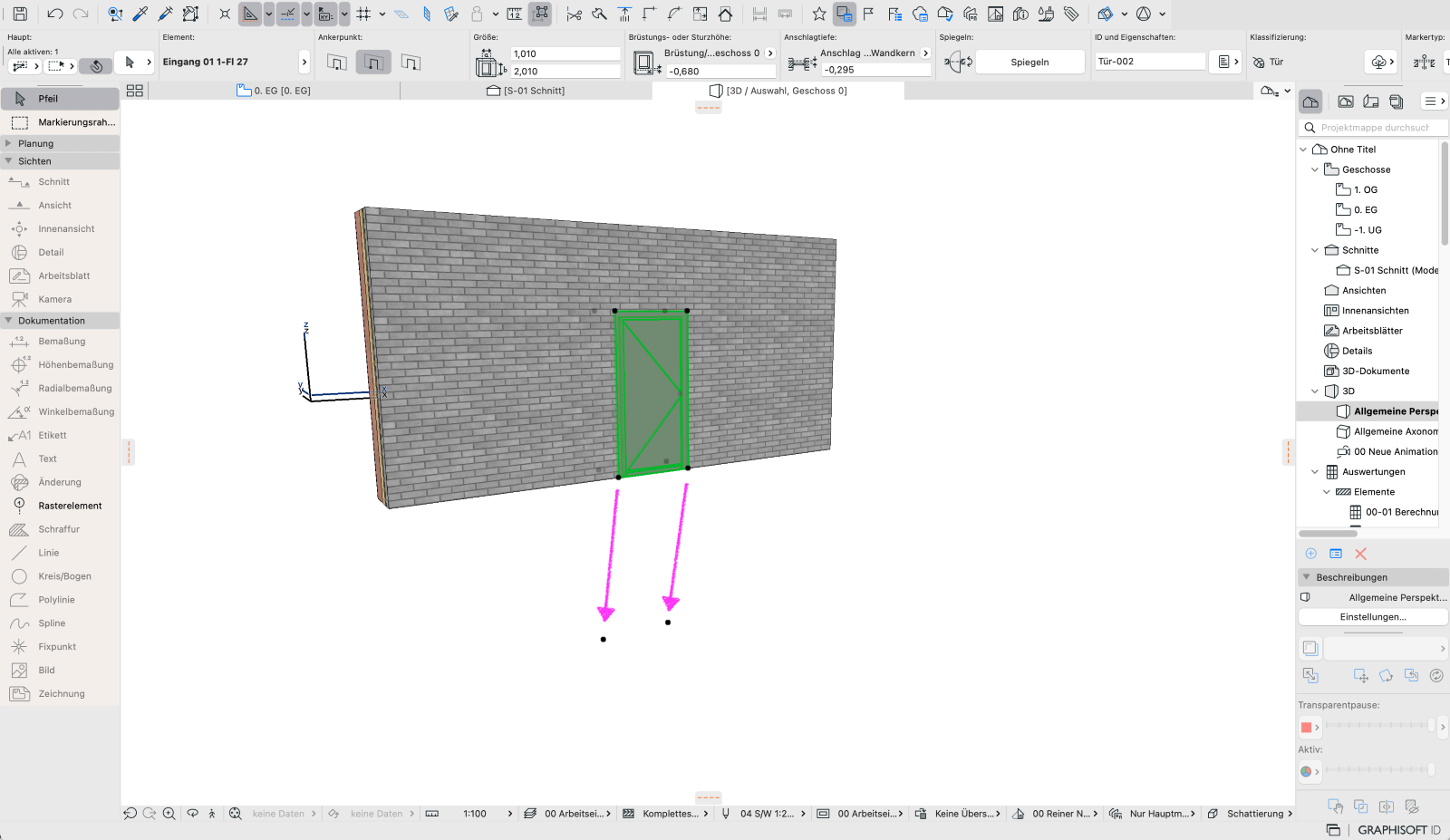

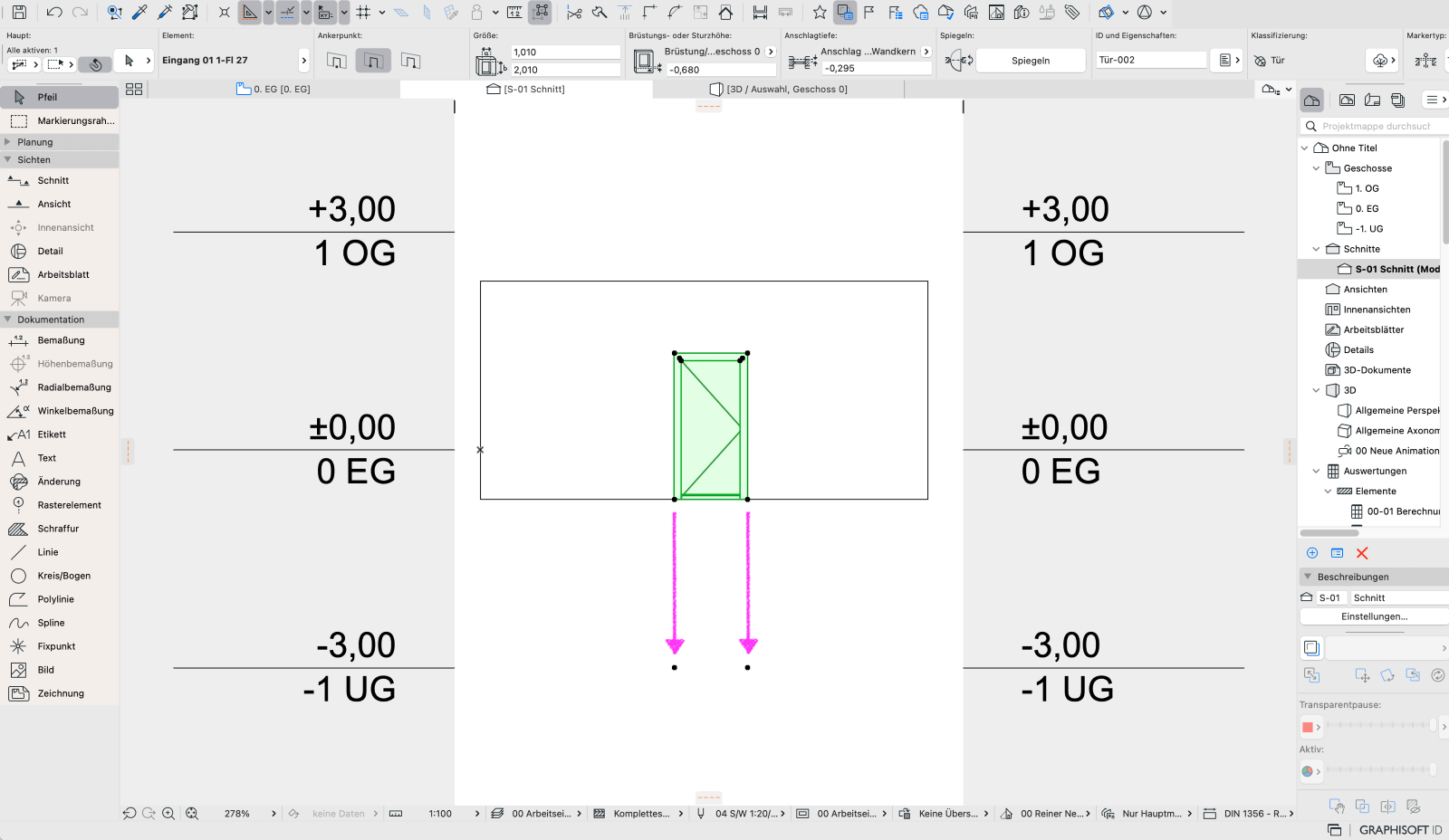

Wenn die Tür im 3D oder Schnitt ausgewählt wird, fällt auf, dass die schwarzen Bearbeitungspunkte der Tür teilweise unter den Tür-Element selbst liegen.

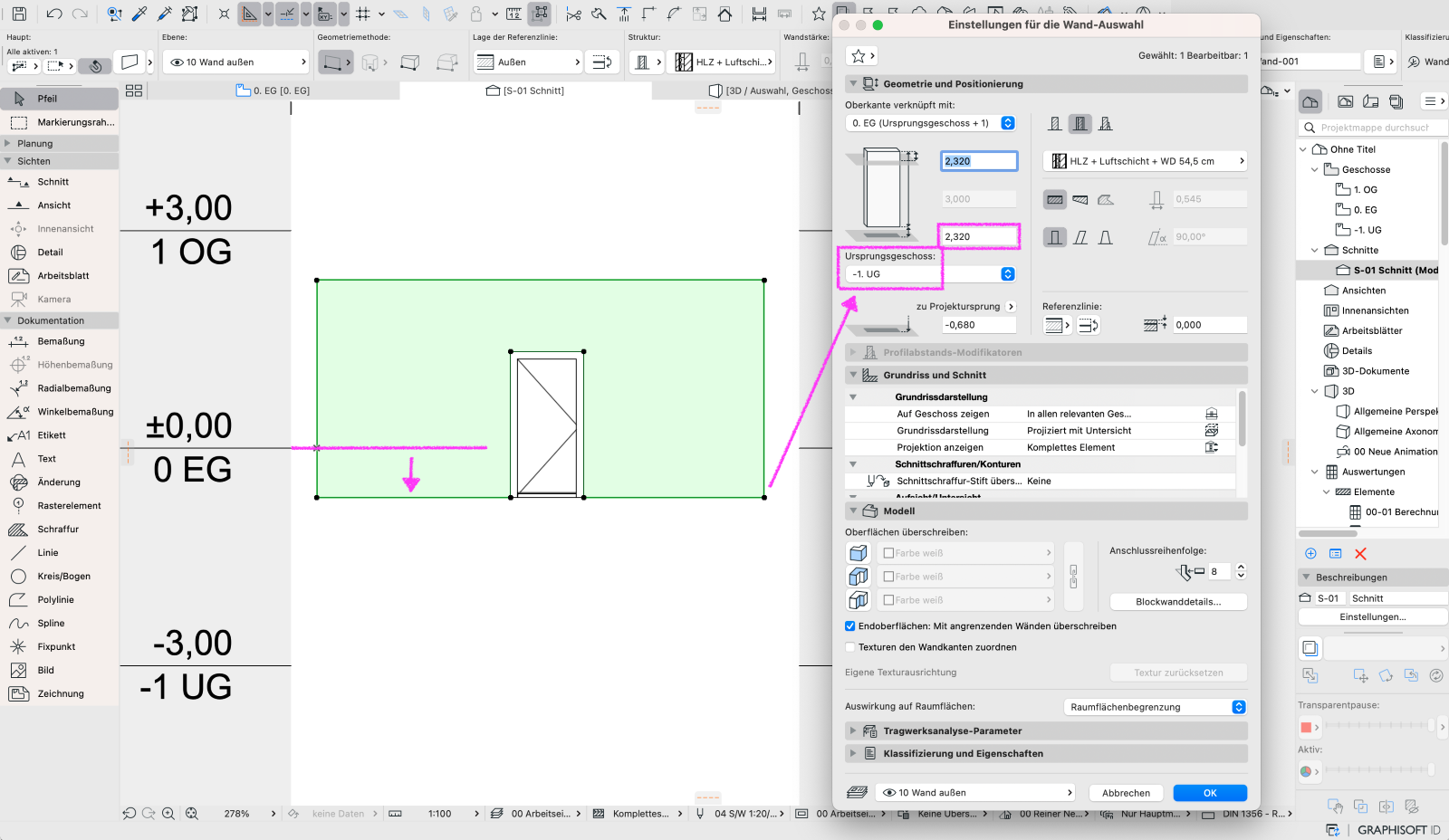

Die Ursache hierfür ist, dass die Wand in das darunterliegende Geschoss ragt und diesem Geschoss auch zugeordnet wird.

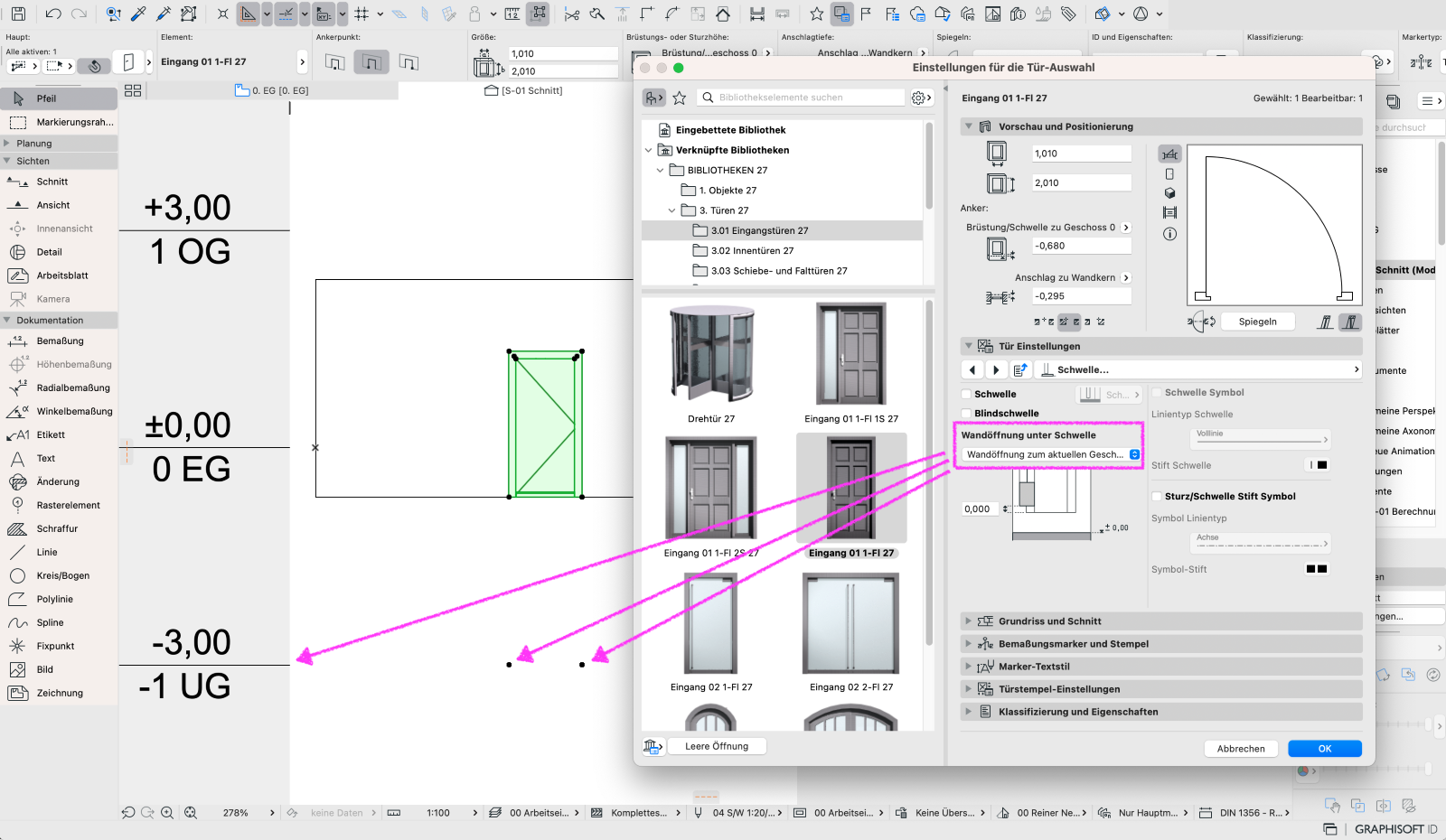

Zum anderen wurde in der Tür-Einstellung unter Tür Einstellungen > Schwelle die Einstellung Wandöffnung unter Schwelle: Wandöffnung zum aktuellen Geschoss ausgewählt.
Damit in der Bemaßung und im Türstempel der richtige Höhenwert angezeigt wird, müssen die schwarzen Bearbeitungspunkte wieder direkt an dem Türobjekt positioniert werden.

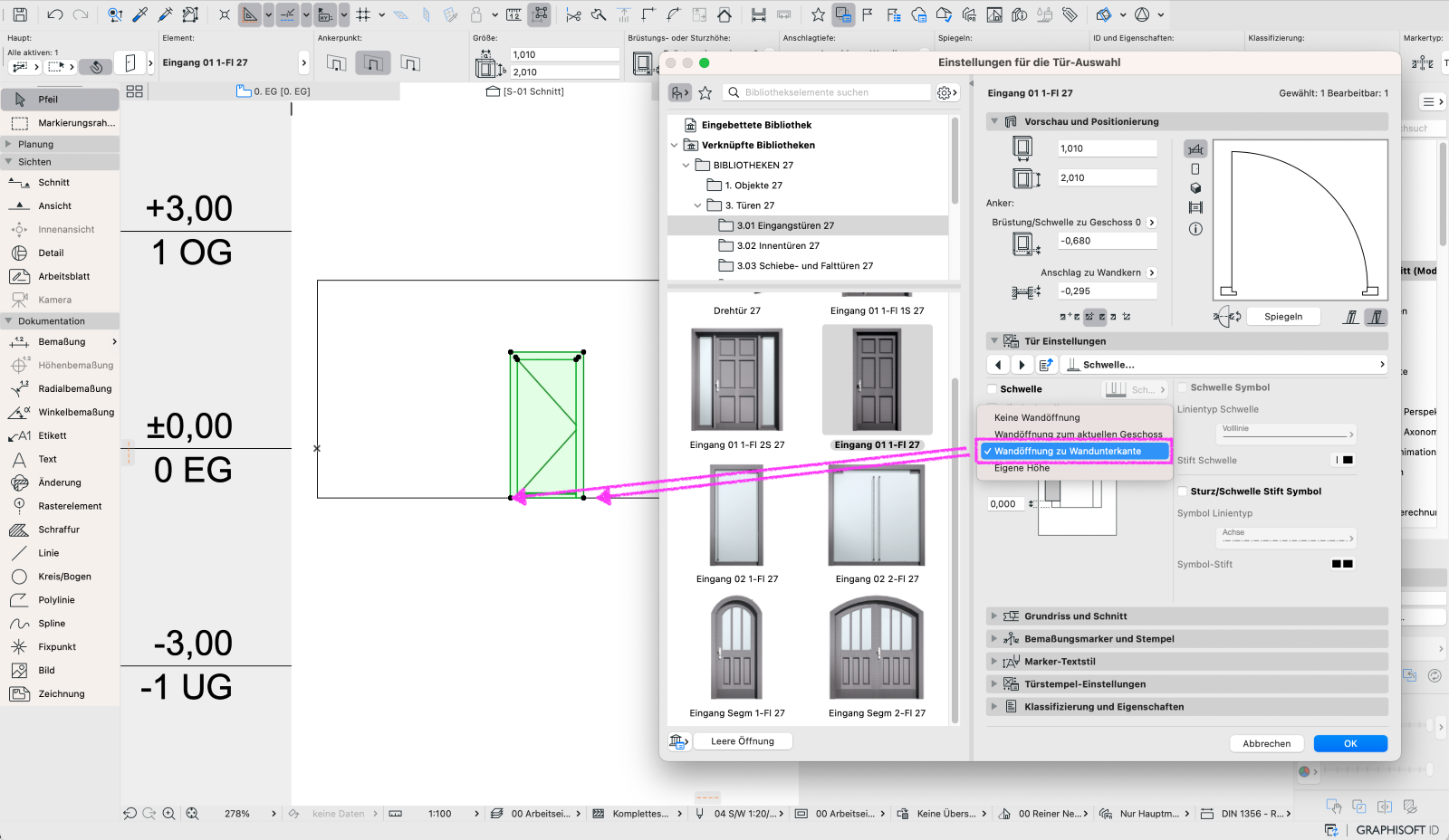

Hierfür muss die Schwellen-Einstellung Wandöffnung unter Schwelle von Wandöffnung zum aktuellen Geschoss auf Wandöffnung zu Wandunterkante gewechselt werden.

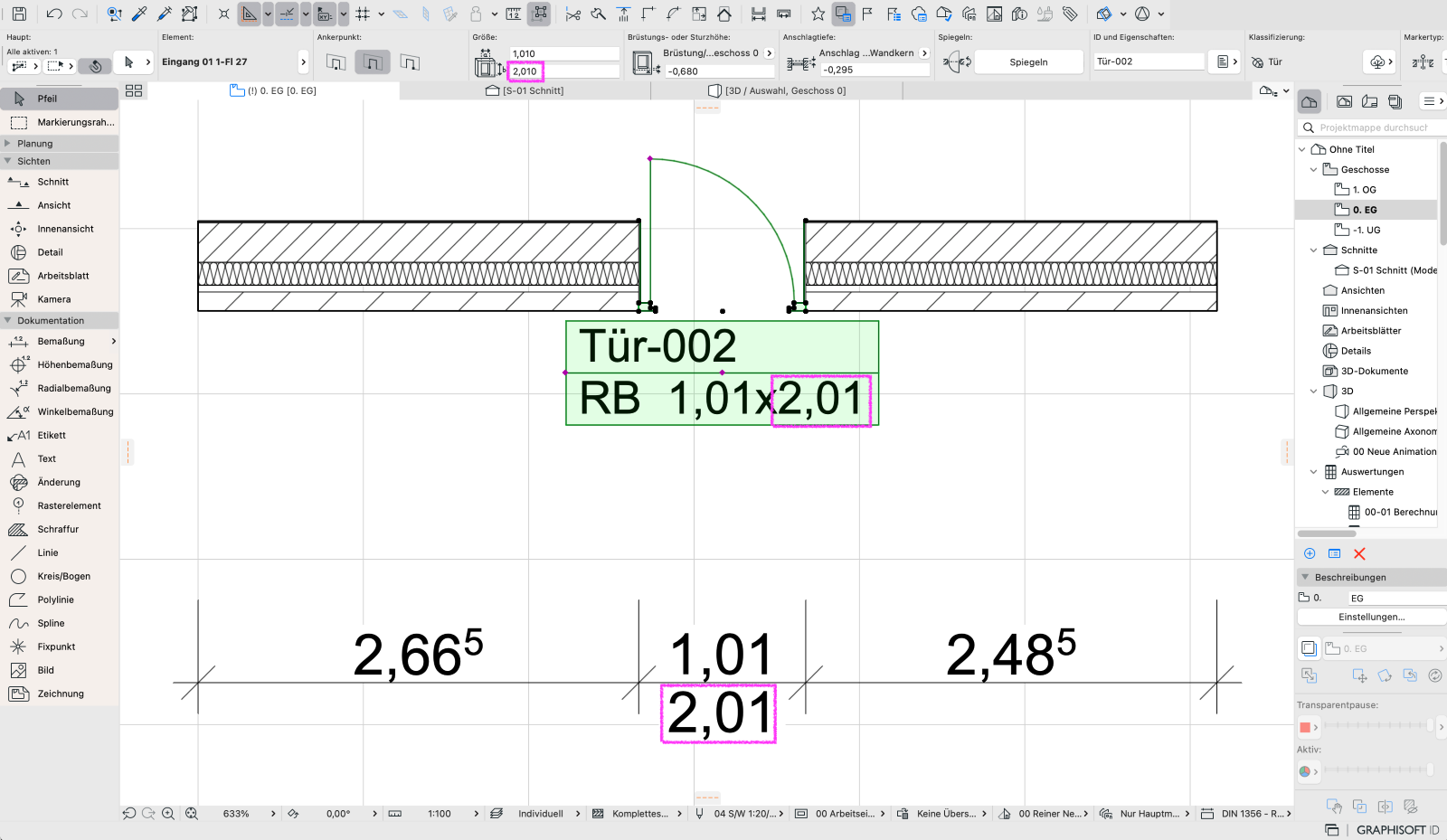

Anschließend wird im Grundriss die im Tür-Objekt eingestellte Höhe für Türstempel und Maßkette angezeigt:
