Problemstellung

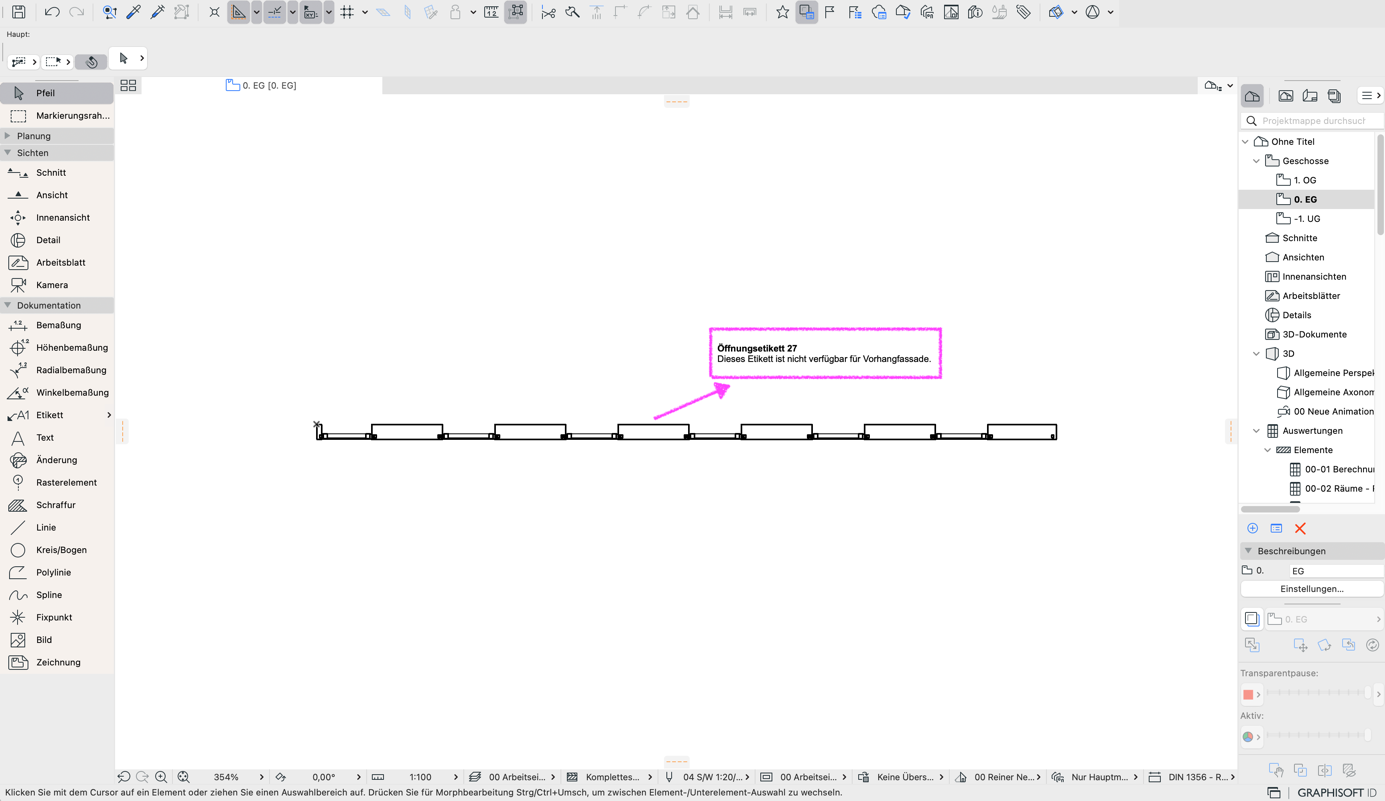

Fassaden-Komponenten wie Fassaden-Profile, Fassaden Paneele, z. B. Fassadentüren, Fassadenfenster, Glasscheiben-Paneel, oder eigene Paneele lassen sich nicht in den Unterelementen etikettieren und bzw. oder haben im Etikett die Fehlermeldung, dass das Etikett nicht für die Vorhangfassade verfügbar ist.
Troubleshooting
1. Komponenten ausgewählter Elemente etikettieren
Um Fassaden-Komponenten wie Fassaden-Profile, Fassaden Paneele z. B. Fassadentüren, Fassadenfenster, Glasscheiben-Paneel oder eigene Paneele zu etikettieren, müssen die Fassaden-Komponenten und nicht das gesamte Fassaden-Element etikettiert werden.
Wird das Etikett ausgewählt und assoziativ auf eine Fassade platziert, kann nur das gesamte Element etikettiert werden.
Um einzelne Fassadenbestandteile zu etikettieren, muss zuerst das passende Etikett im Etikett-Werkzeug vorausgewählt werden. Danach wird das Etikett deaktiviert.

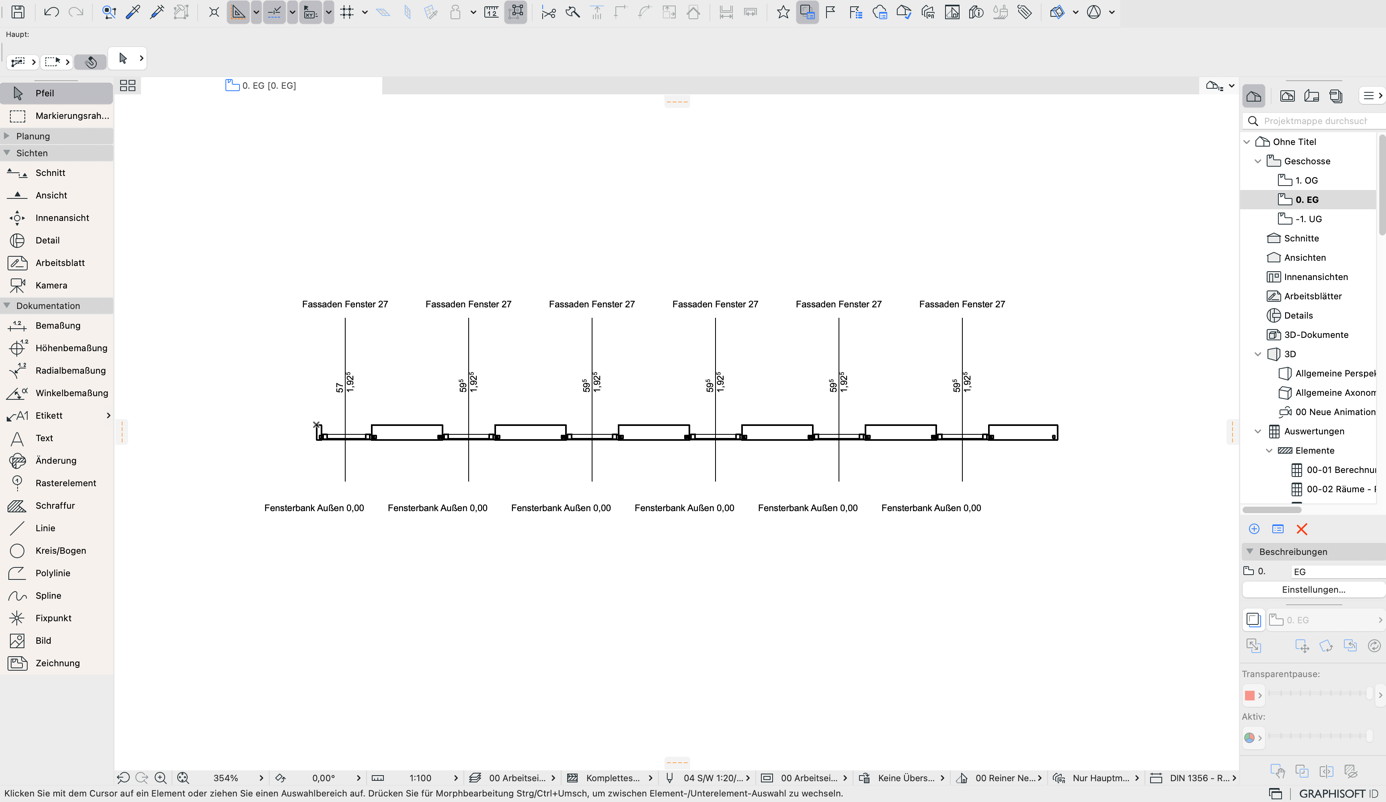

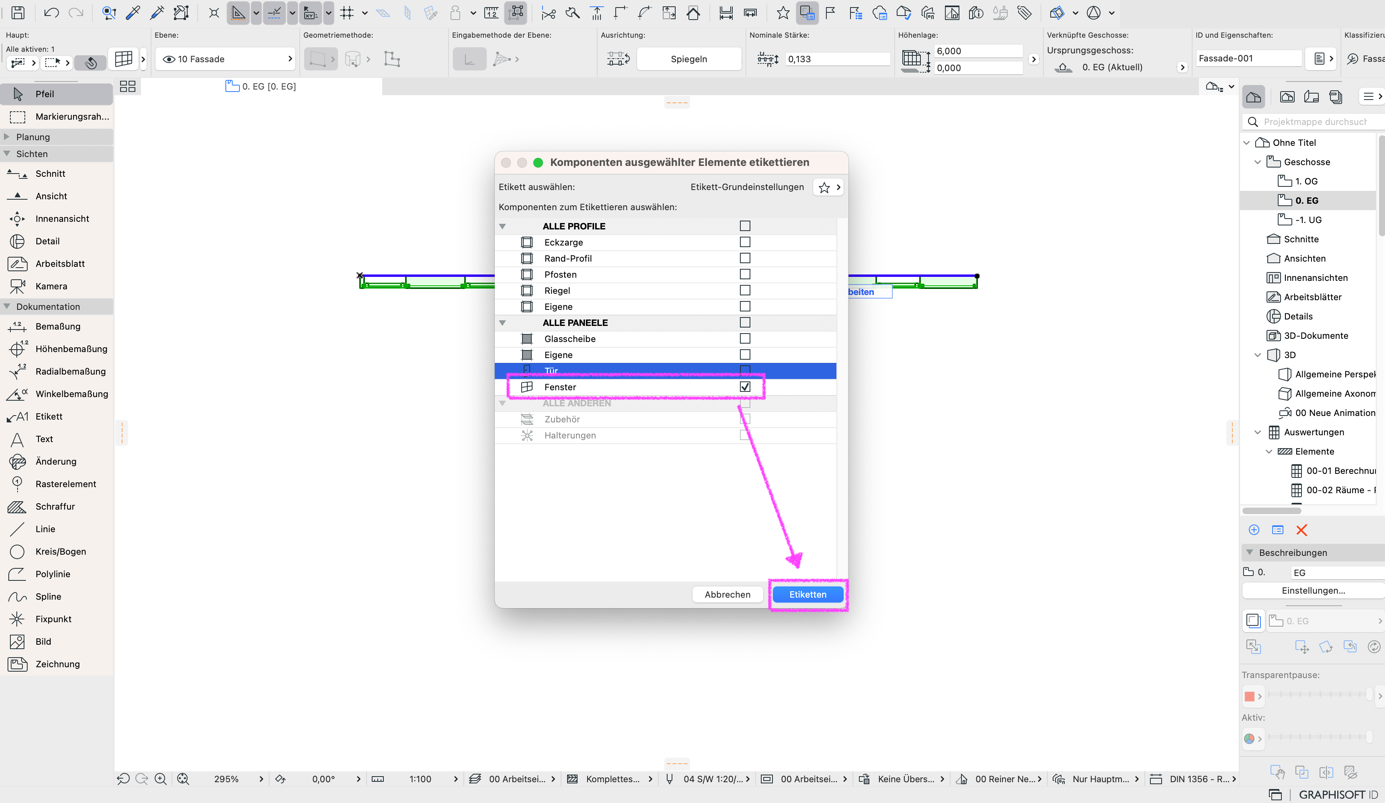

Anschließend wird die Fassade ausgewählt und unter Dokumentation > Beschriftung > Komponenten ausgewählter Elemente etikettieren das entsprechende Dialogfenster geöffnet. Im Dialogfenster Komponenten ausgewählter Elemente etikettieren kann nun festgelegt werden, ob alle oder bestimmte Profile wie Eckzarge, Rand-Profil, Pfosten, Riegel oder eigene Profile, alle oder bestimmte Paneele wie Glasscheibe, eigene Paneele, Tür-Paneele, Fenster-Paneele und ob alle anderen Komponenten wie Zubehör und Halterungen etikettiert werden sollen. Der Vorgang kann über die Schaltfläche Etiketten abgeschlossen werden.
2. Einzelne Unterelemente durch Tab-Taste auswählen

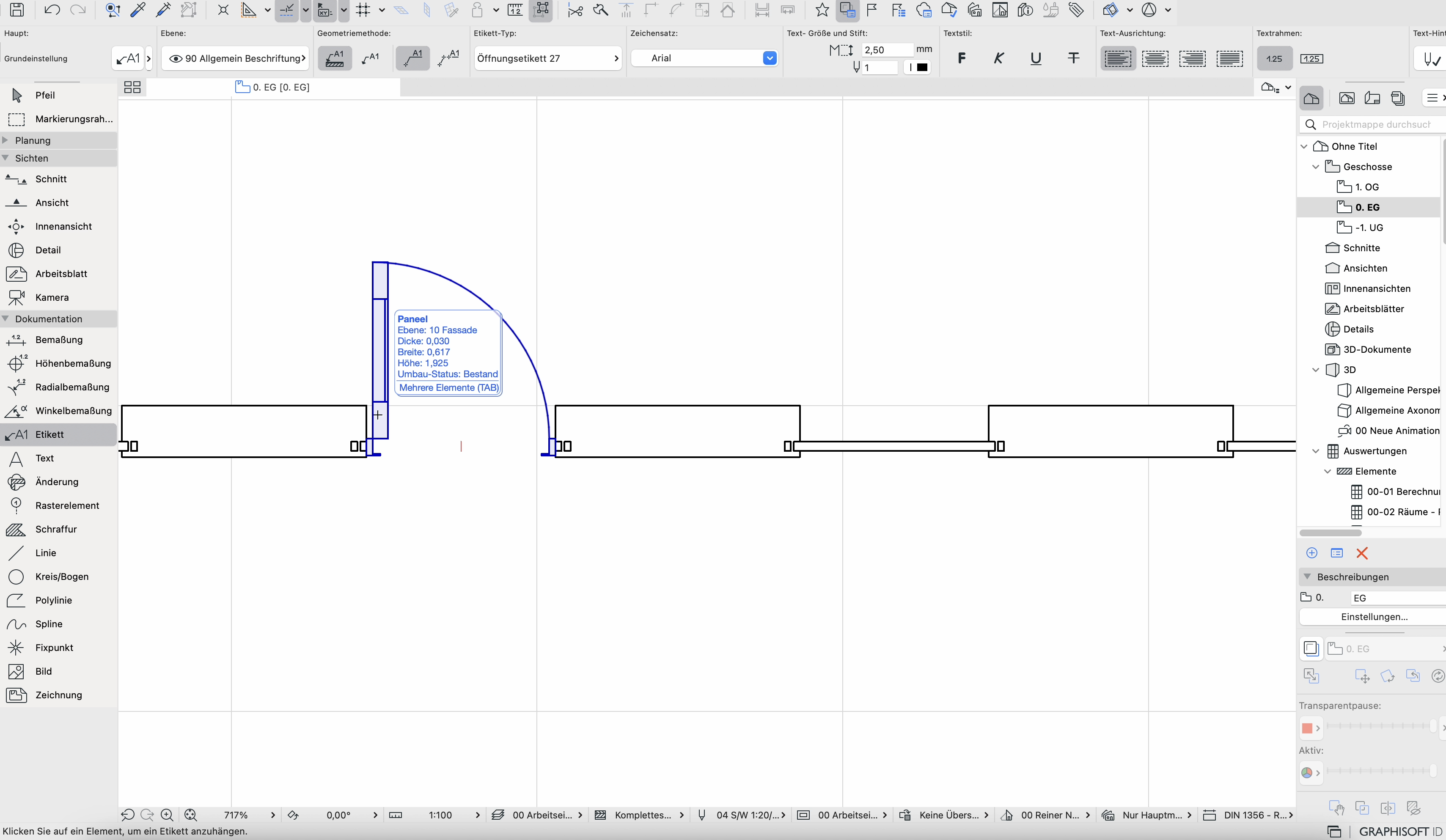

Um einzelne Fassadenbestandteile auszuwählen, kann mit Hilfe der Tab-Taste zwischen den Ganzen Element und den Unterelementen wie Türen und Fenster als zu etikettierende Auswahl gewechselt werden.
3. Falscher Etikett-Typ verwendet
Fassaden-Unterelemente können nur mit den folgenden Etiketten etikettiert werden: Eigenschaft-Etikett Versionsnummer, Allgemeines Etikett Versionsnummer und Öffnungsetikett Versionsnummer.

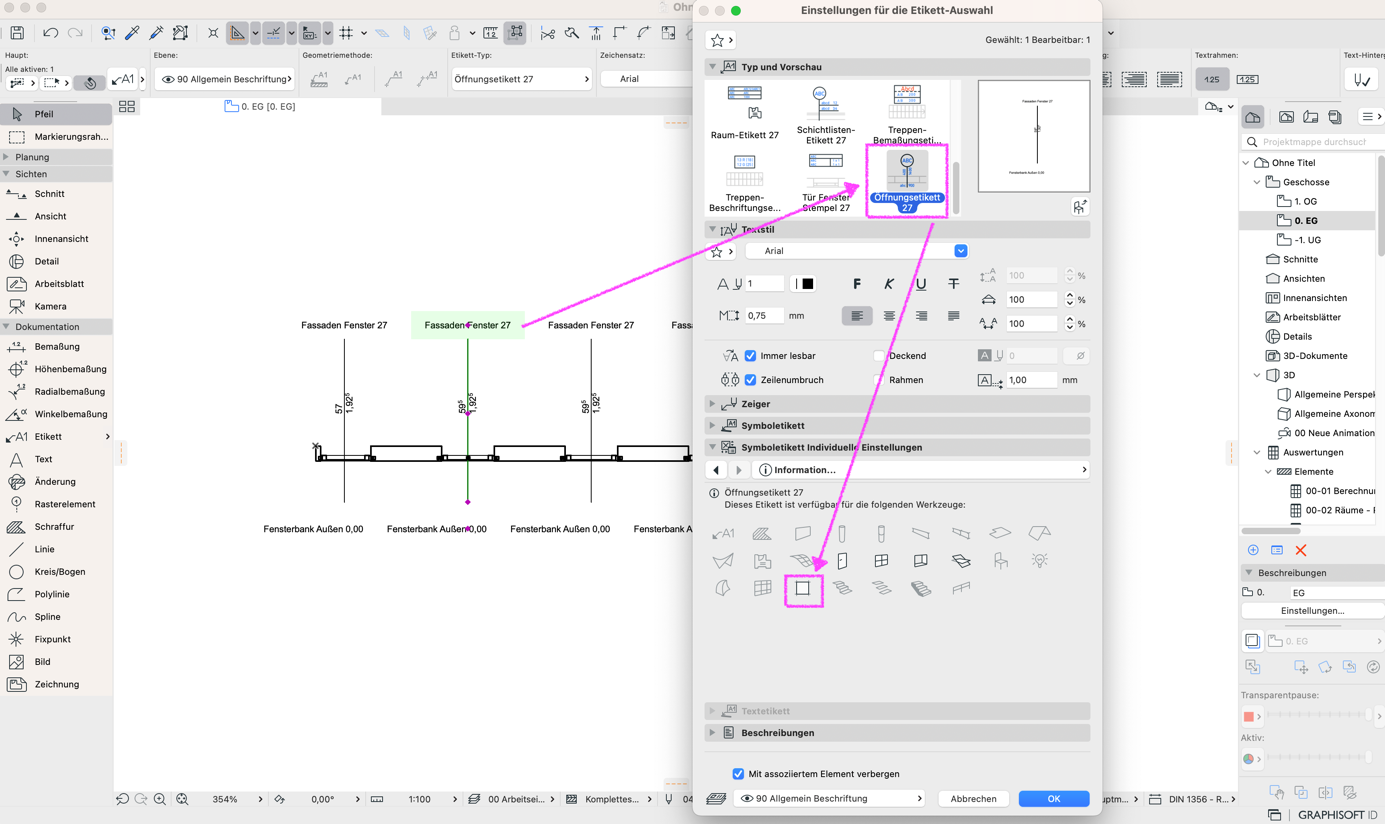

In den Etiketten kann in den Etikett-Einstellungen unter den Reiter Symboletikett Individuelle Einstellungen mit den Unterpunkt Informationen… nachgeschaut werden, ob ein Etikett für das Etikettieren von Fassaden-Komponenten geeignet ist.

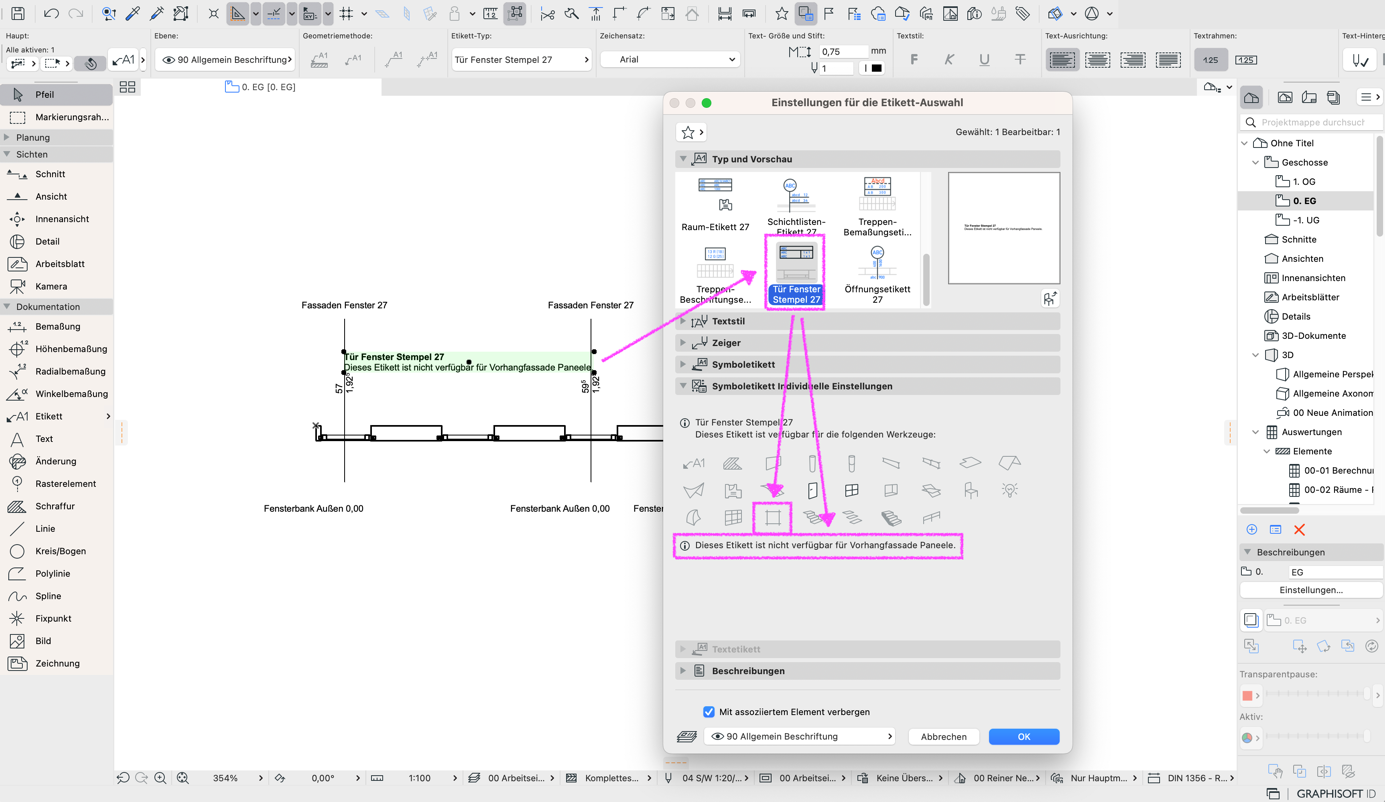

Ist der Etikett-Typ nicht für Fassaden-Komponenten verfügbar, kann das Etikett aktiviert werden und mit cmd+T (macOS) bzw. strg+T (WIN) die Einstellungen für die Etikett-Auswahl geöffnet und durch einen passendes Etikett-Typ ersetzt werden.
4. Falsche Komponenten verwendet

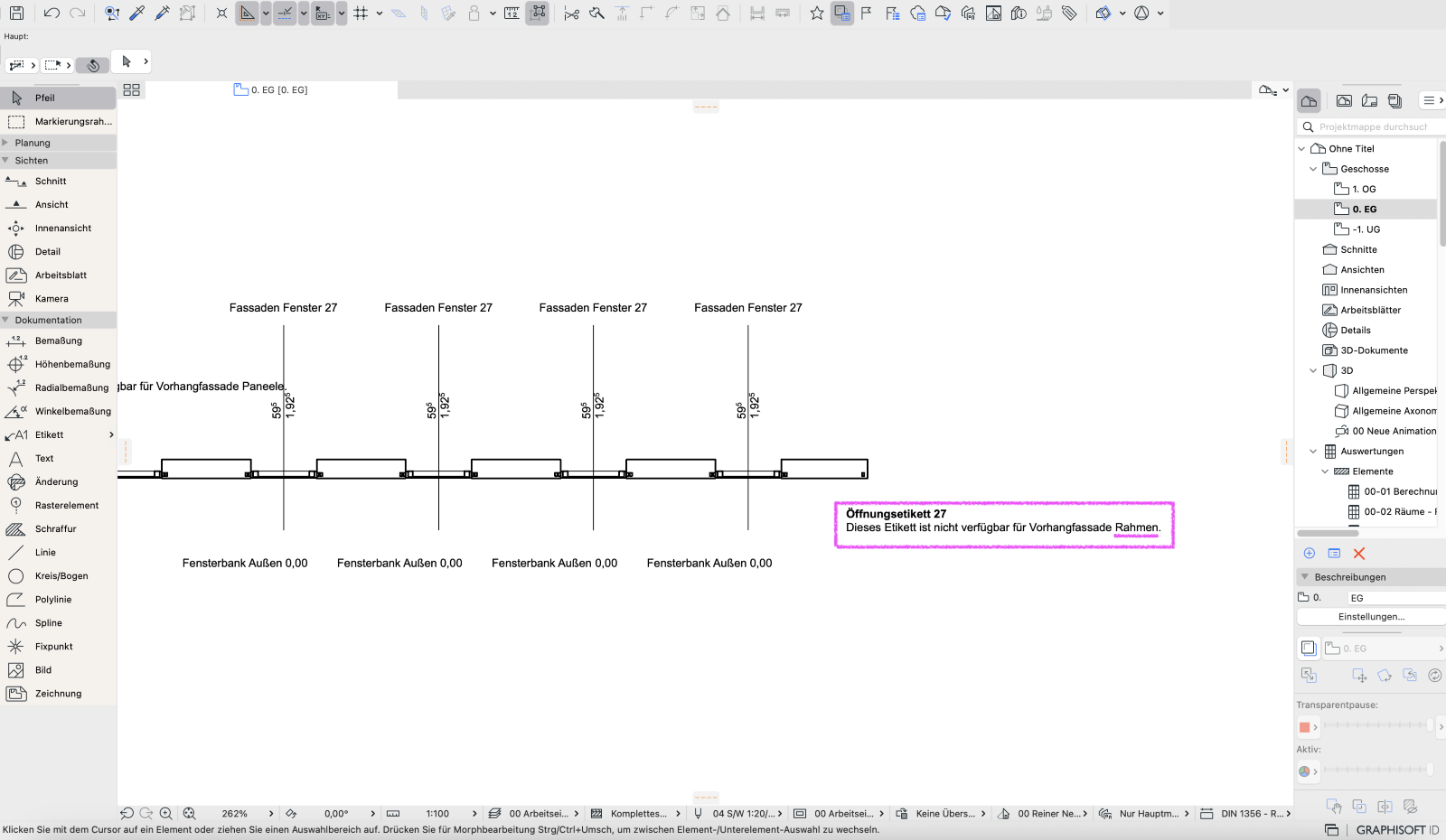

Wird in den Dialogfeld Komponenten ausgewählter Elemente etikettieren die falschen Komponenten für das ausgewählte Etikett gewählt, dann erscheint die entsprechende Fehlermeldung im Etikett. Beispielweise kann das Öffnungsetikett nicht für das Etikettieren von Fassaden-Pfosten verwendet werden, da diese keine Öffnungen sind.
Hinweis:

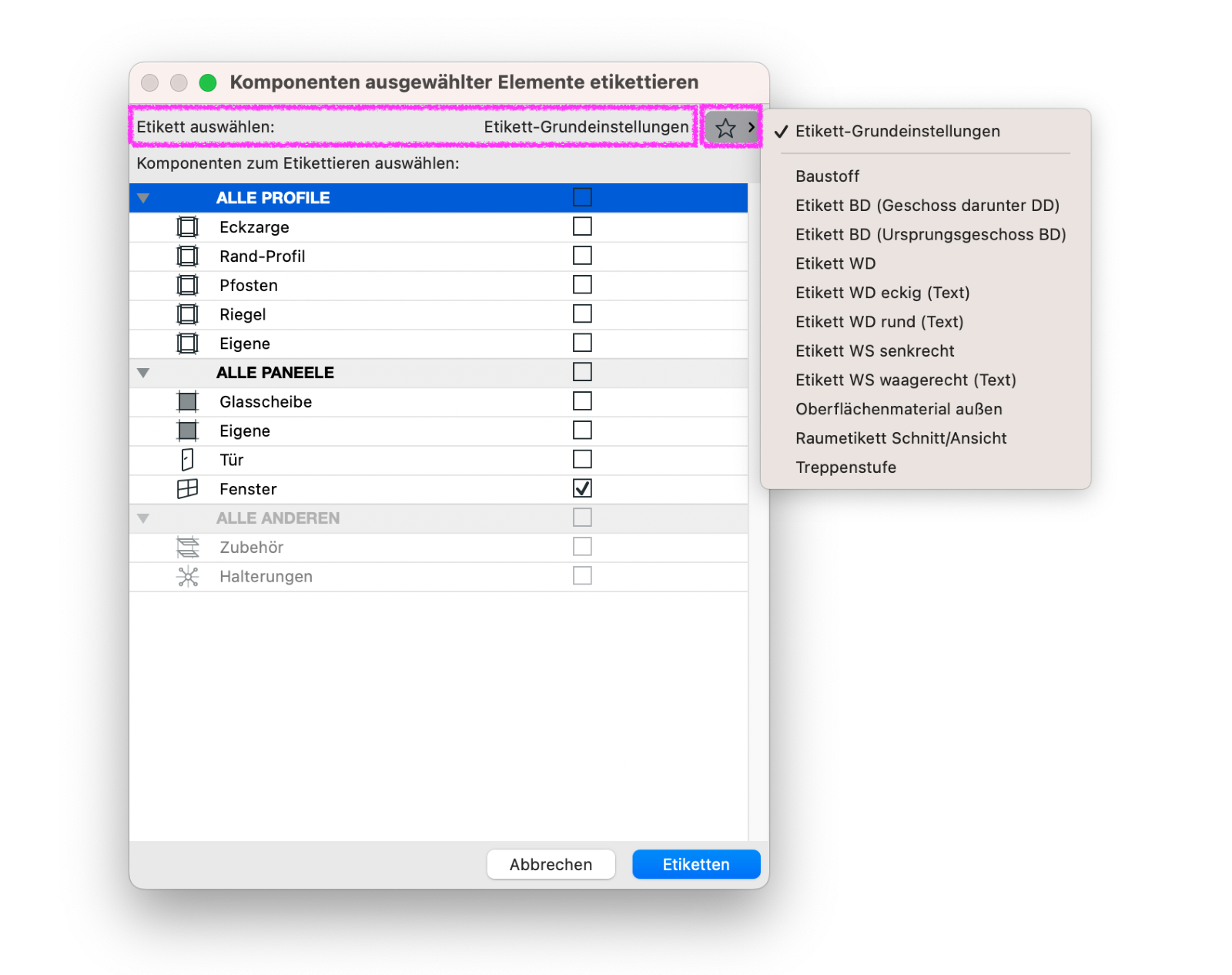

In den Dialogfeld Komponenten ausgewählter Elemente etikettieren kann unter Etikett auswählen: statt den Etikett-Grundeinstellungen, d. h. das letzte eingestellte Etikett, auch ein beliebiger Etikett-Favorit verwendet werden.
