Problembeschreibung

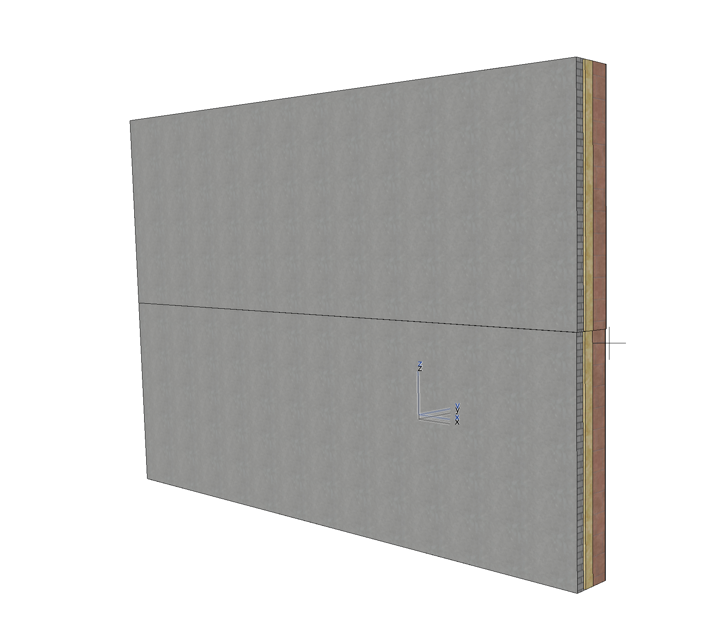

In Ansicht und/oder im 3D werden Linien zwischen Bauteilen mit gleicher Oberfläche (zB Wand und Decke / Wand und Wand) dargestellt. Bündig anschliessende Bauteile werden mit Trennlinien angezeigt.
Troubleshooting

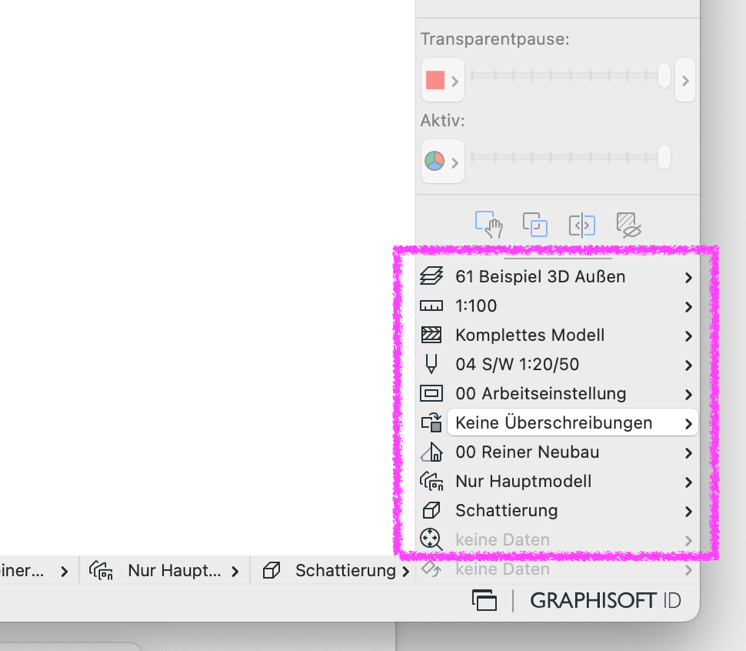

1. Sichtbarkeitseinstellungen in Ansicht / 3D Fenster prüfen
- Greift eine Graphische Überschreibung ein? (Dokumentation > Graphische Überschreibung)
- Greift der Umbau-Filter ein? (Dokumentation > Umbau)
2. Sind Elemente bündig aneinander?
In manchen Fällen können Elemente scheinbar bündig modelliert sein, sind aber in einem sehr kleinen Bereich zueinander verschoben. Oft ist das nur bei einer hoher Zoom-Stufe erkennbar.
Das lässt sich wie folgt prüfen (Beispiel – Elemente aus verschiedenen Geschossen):

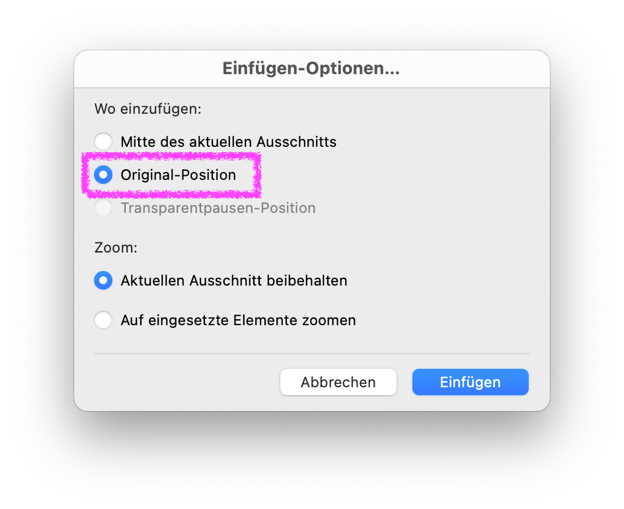

- Eines der Elemente aus einem Geschoss in das andere kopieren & einfügen, dabei Original-Position wählen
- Somit ist sichergestellt, dass Elemente sich 100% übereinander befinden
- Darstellung in Ansicht / 3D überprüfen
3. Sind Elemente von Verschneidungen mit Drittelementen beeinflusst?
Verschneidungen mit anderen Elementen, die zB ausgeblendet sind, prüfen.
Tipp: um eine „versteckte“ Verschneidung zu überprüfen – relevante Elemente auswählen und an eine freie Stelle außerhalb des Modells kopieren.
