Problembeschreibung
Ein oder mehrere Elemente werden nur als Objekte oder Morphs nach dem Import in Archicad dargestellt. Sie werden nicht zu Konstruktionselementen konvertiert und sind somit nicht als Archicad-Wände, -Decken, -Stützen, etc. bearbeitbar.
Troubleshooting

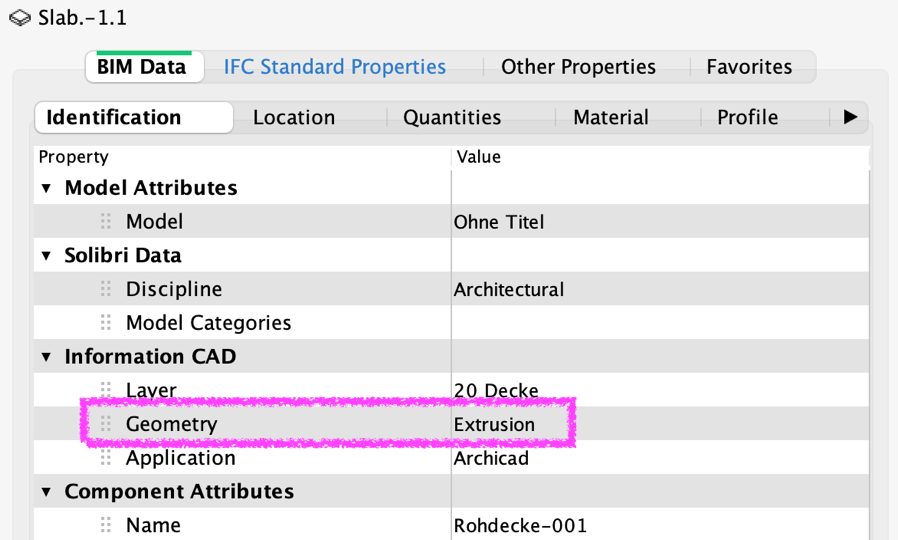

1. IFC im Viewer prüfen
Die IFC mit einem IFC-Viewer öffnen und die Geometrie der betroffenen Elemente prüfen. Für einen Import als Konstruktionselement muss die Geometrie extrudiert sein.
Hinweis:
Geometrie Solid oder Boundary Representation (BREP) weist darauf hin, dass das Element nicht extrudiert-rotiert exportiert wurde. Diese Elemente können in Archicad nicht zu Konstruktionselementen konvertiert werden.
Kostenloser IFC Viewer zum herunterladen: Solibri Anywhere

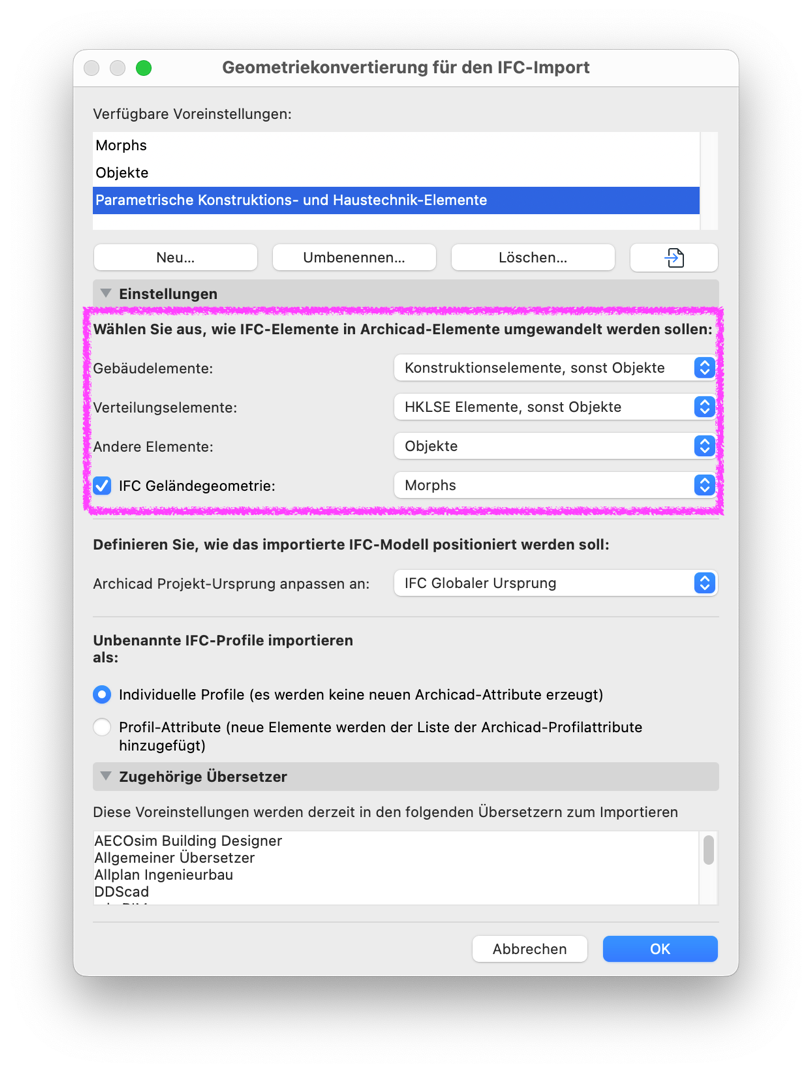

2. Geometriekonvertierung im IFC-Übersetzer prüfen
- Ablage > Interoperabilität > IFC > IFC-Übersetzer… > Geometriekonvertierung
Den für den Import verwendeten Übersetzer wählen und die Geometriekonvertierung-Einstellungen öffnen. Hier muss überprüft werden, ob die gewünschte Konvertierung mit Konstruktionselemente eingestellt ist.
