Problembeschreibung
Ein oder mehrere Elemente werden als „starre“ Gesamtelemente im IFC dargestellt, d. h. es ist nicht möglich, Unterelemente dieses Elements auszuwählen und auszuwerten. Informationen über Teile der Elemente sind nicht sichtbar, zum Beispiel:
- Schichten
- Fassaden-Paneele, -Pfosten, etc.
- Geländer-Handlauf, -Pfosten, -Stäbe, etc.
- Treppen-Podest, -Bekleidung, etc.
Troubleshooting

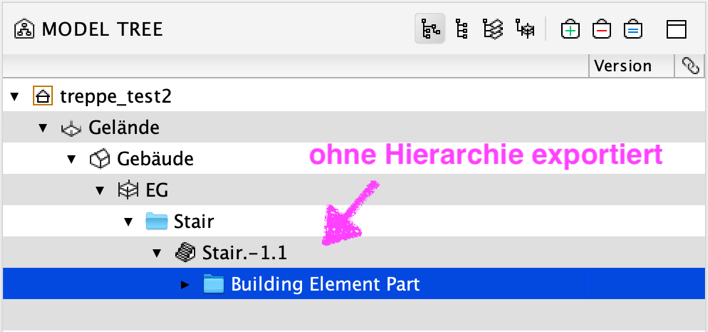

1. IFC im Viewer prüfen
IFC mit einem IFC-Viewer öffnen und die Informationen vom betroffenen Element prüfen.
Kostenloser IFC Viewer zum herunterladen: Solibri Anywhere

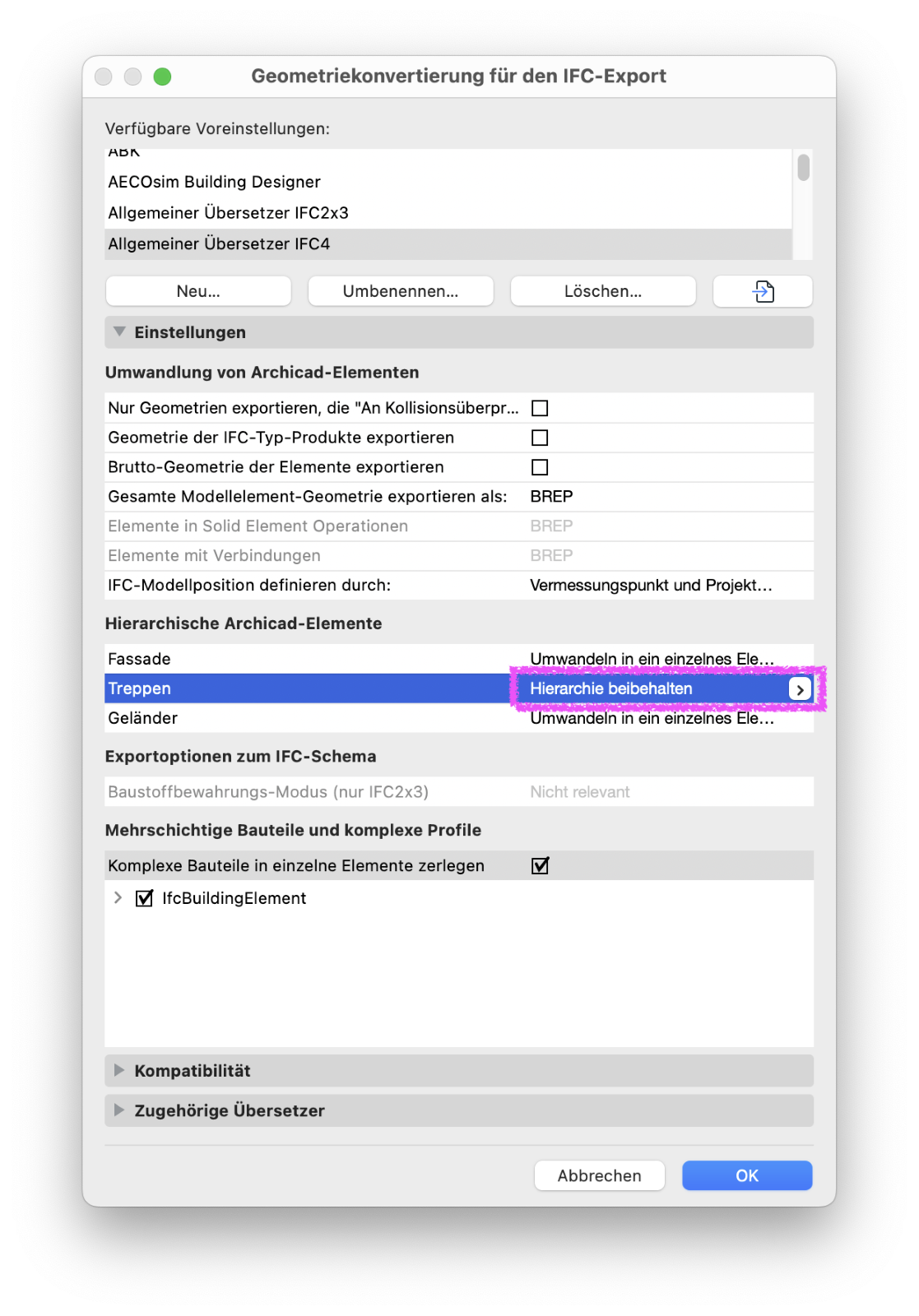

2. Geometriekonvertierung im IFC-Übersetzer prüfen
Ablage > Interoperabilität > IFC > IFC-Übersetzer…
Für Export verwendeten Übersetzer wählen und die Geometriekonvertierung-Einstellungen öffnen.
Unter Hierarchische Archicad-Elemente die Option Hierarchie beibehalten für die gewünschten Elemente wählen.
