Problemstellung

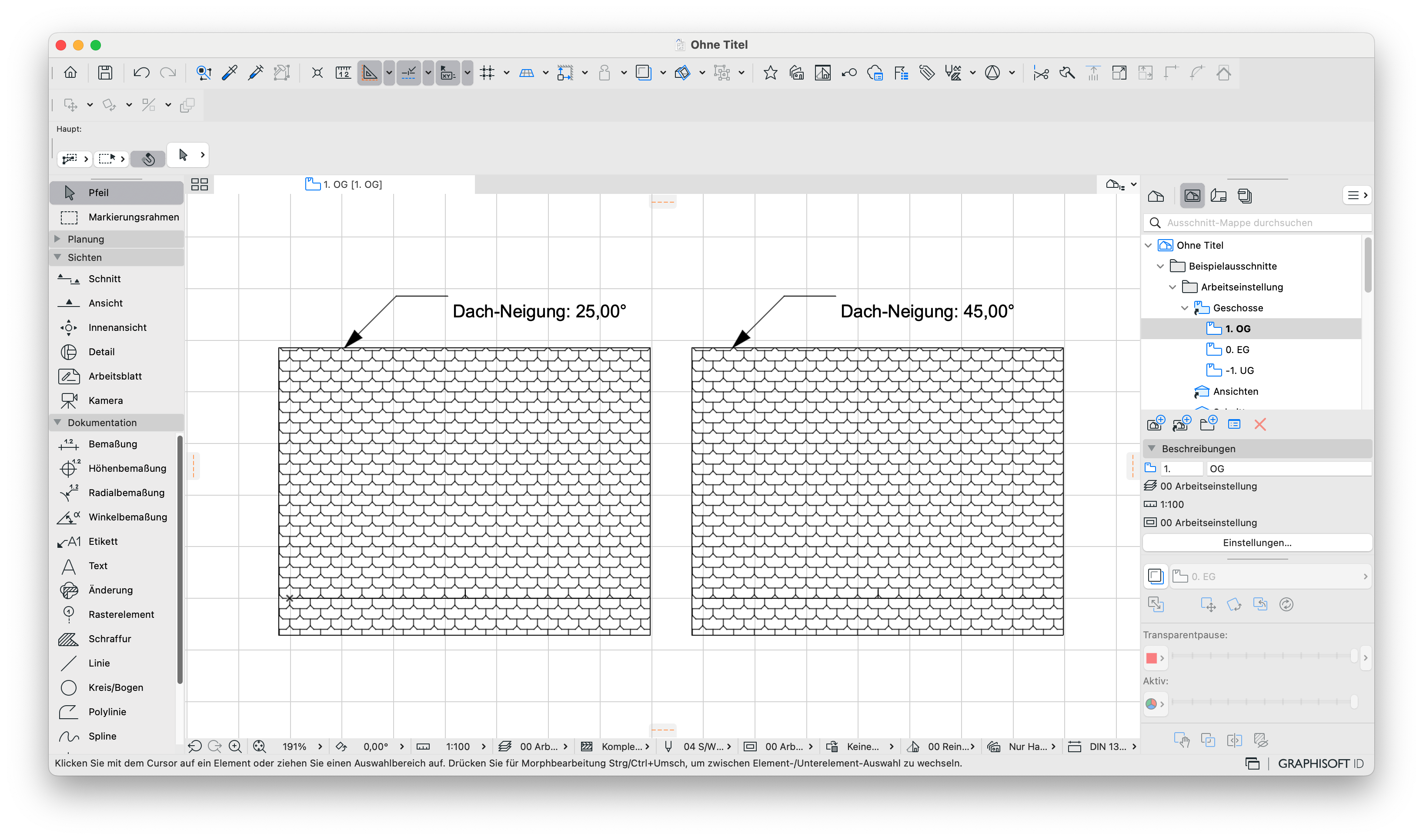

In einem Projekt haben Dächer zwar unterschiedliche Neigungen, aber die Deckschraffuren sehen für alle Dächer gleich aus. Die Deckschraffuren im Grundriss passen sich nicht an die Stauchung nach den Neigungsunterschied an.
Troubleshooting
Dach-Einstellungen prüfen
Die Ursache für die nicht verzerrte Schraffur des Dachs in 2D-Darstellungen, wie Grundrisse, liegt an den Dach-Einstellungen.
|
|
|

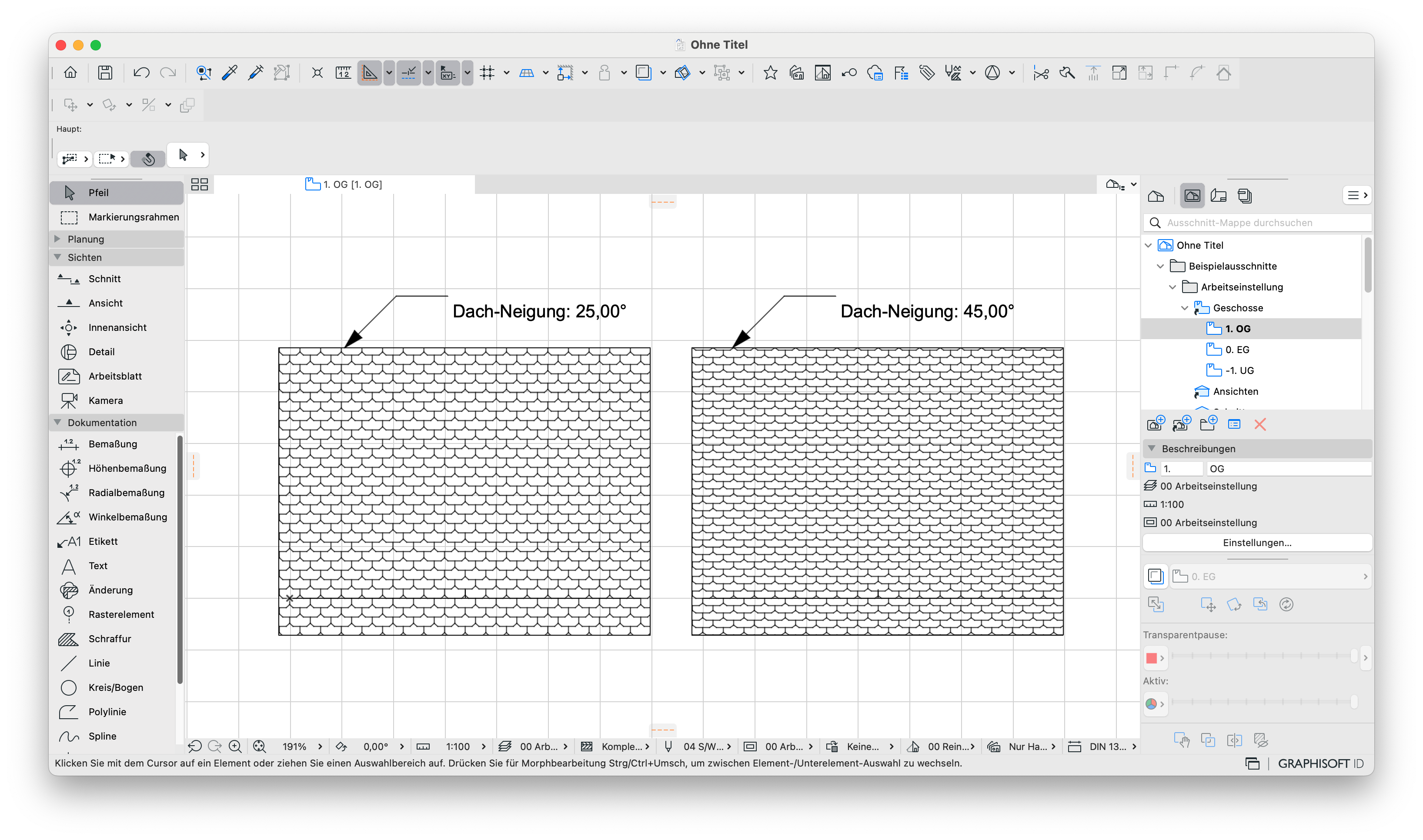

Mit den folgenden Schritten kann die Schraffur im Grundriss an die tatsächliche Dachneigung angepasst und entsprechend verzerrt werden:
- Dach bzw. Dächer auswählen und mit strg+T bzw. cmd+T die Dach-Einstellungen öffnen.

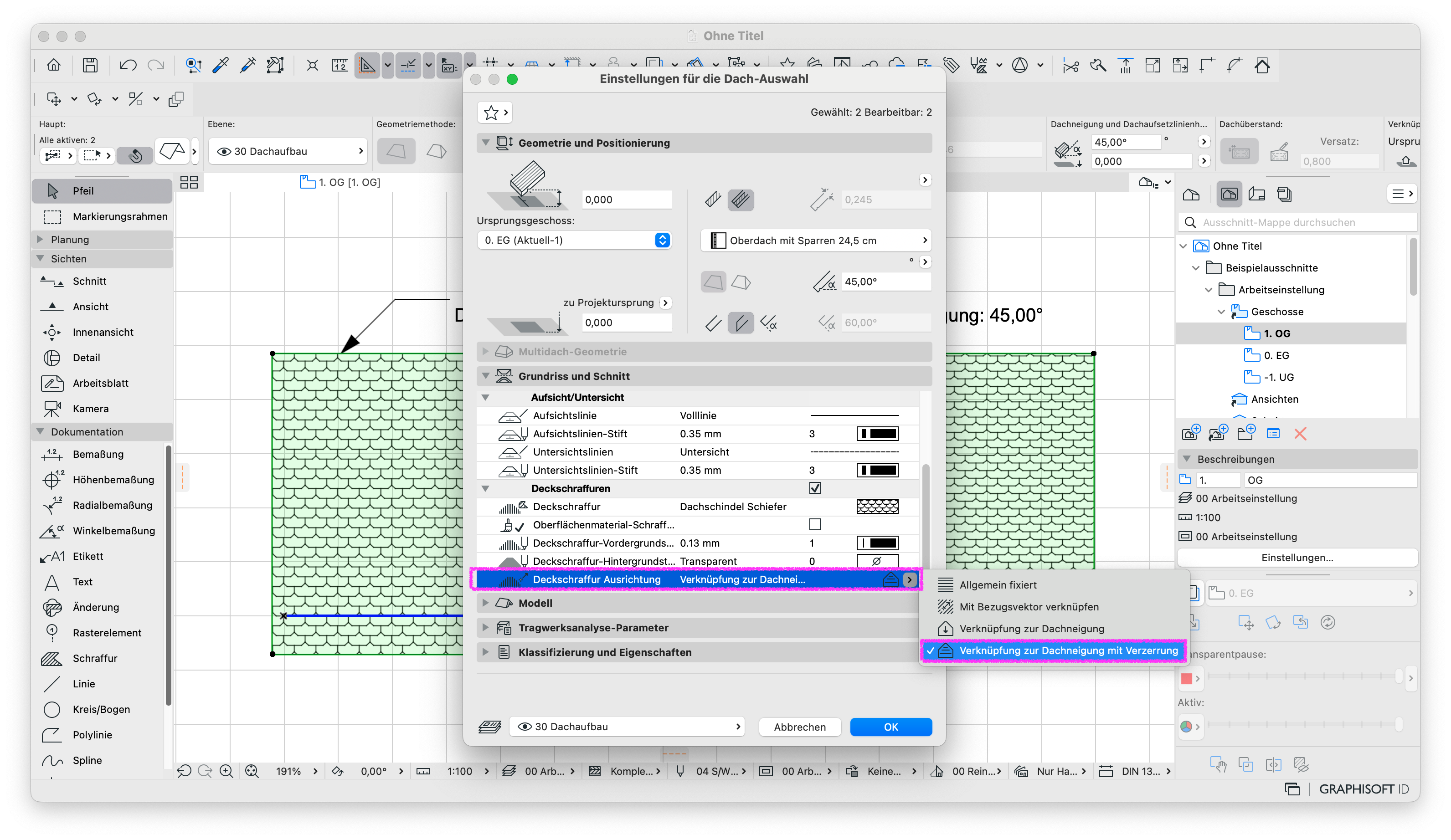

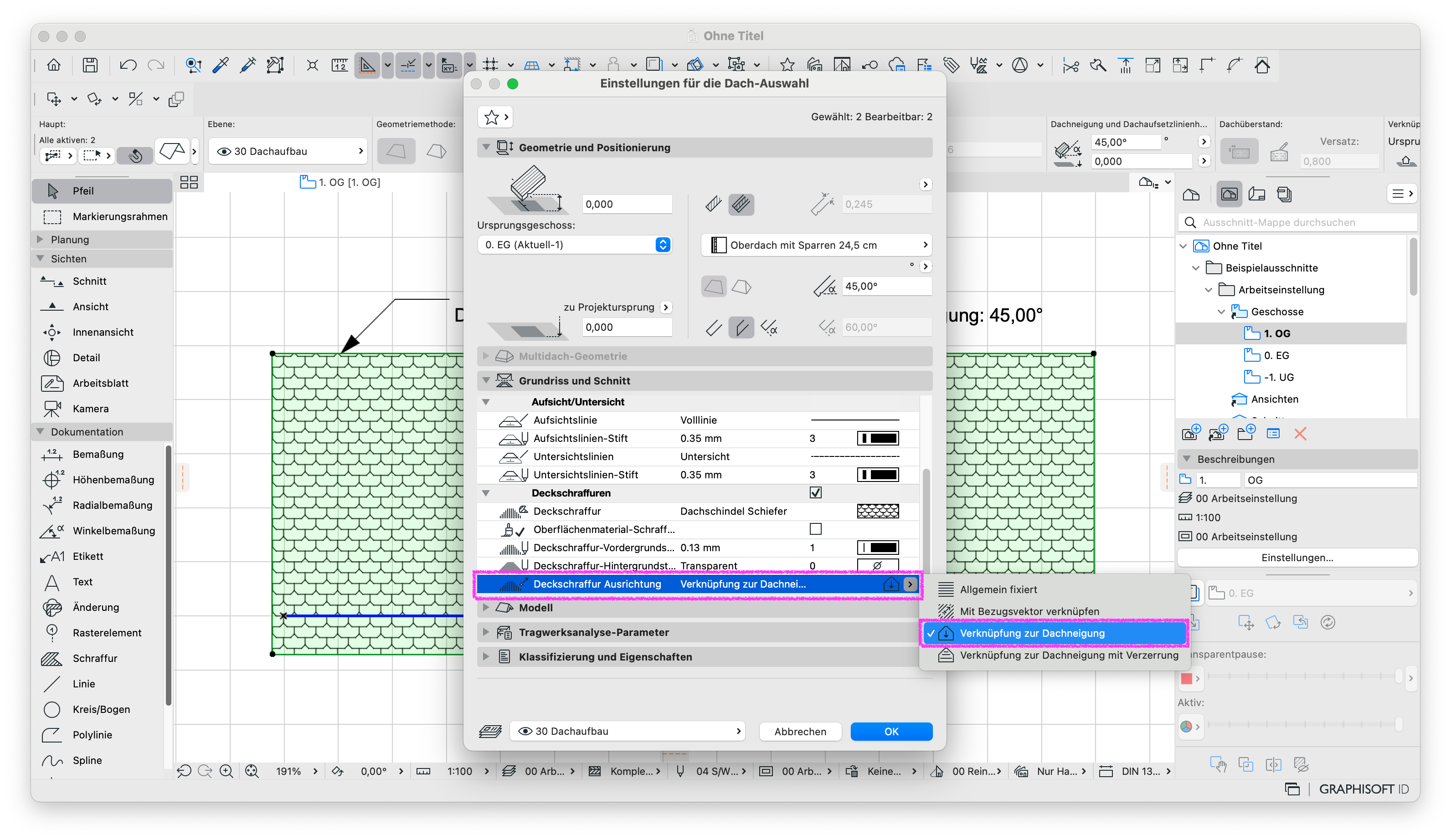

- Unter Grundriss und Schnitt > Deckschraffuren muss die Deckschraffur Ausrichtung mit Verknüpfung zur Dachneigung mit Verzerrung festgelegt werden.
- Die gewünschten Einstellungen mit OK bestätigen.
|
|
|
