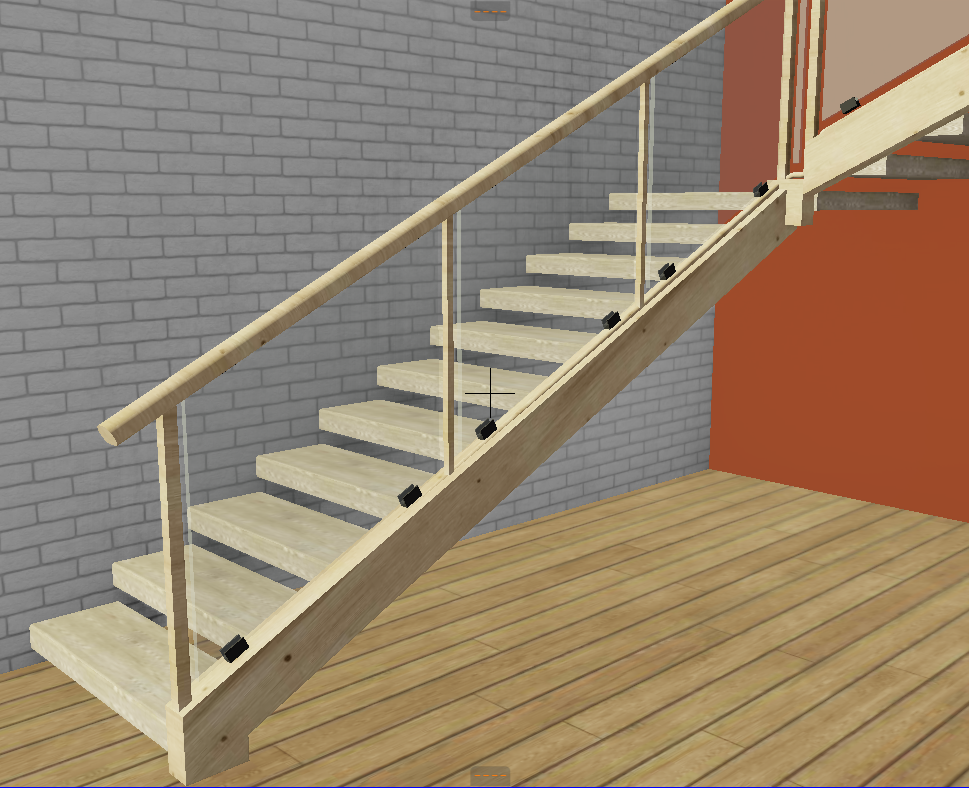

Mit dem Treppen-Werkzeug soll eine Wangentreppe mit offenen Stufen modelliert werden. Im Folgenden werden die erforderlichen Einstellungen für das Treppen-Werkzeug beschrieben.
Anleitung
Wangentreppen-Einstellungen definieren
Im Treppen-Werkzeug müssen die folgenden Einstellungen vorgenommen werden:
Das Treppen-Werkzeug im Werkzeugkasten auswählen oder die bereits platzierte Treppe auswählen
Mit Cmd+T bzw. Strg+T die Einstellungen der Treppe öffnen

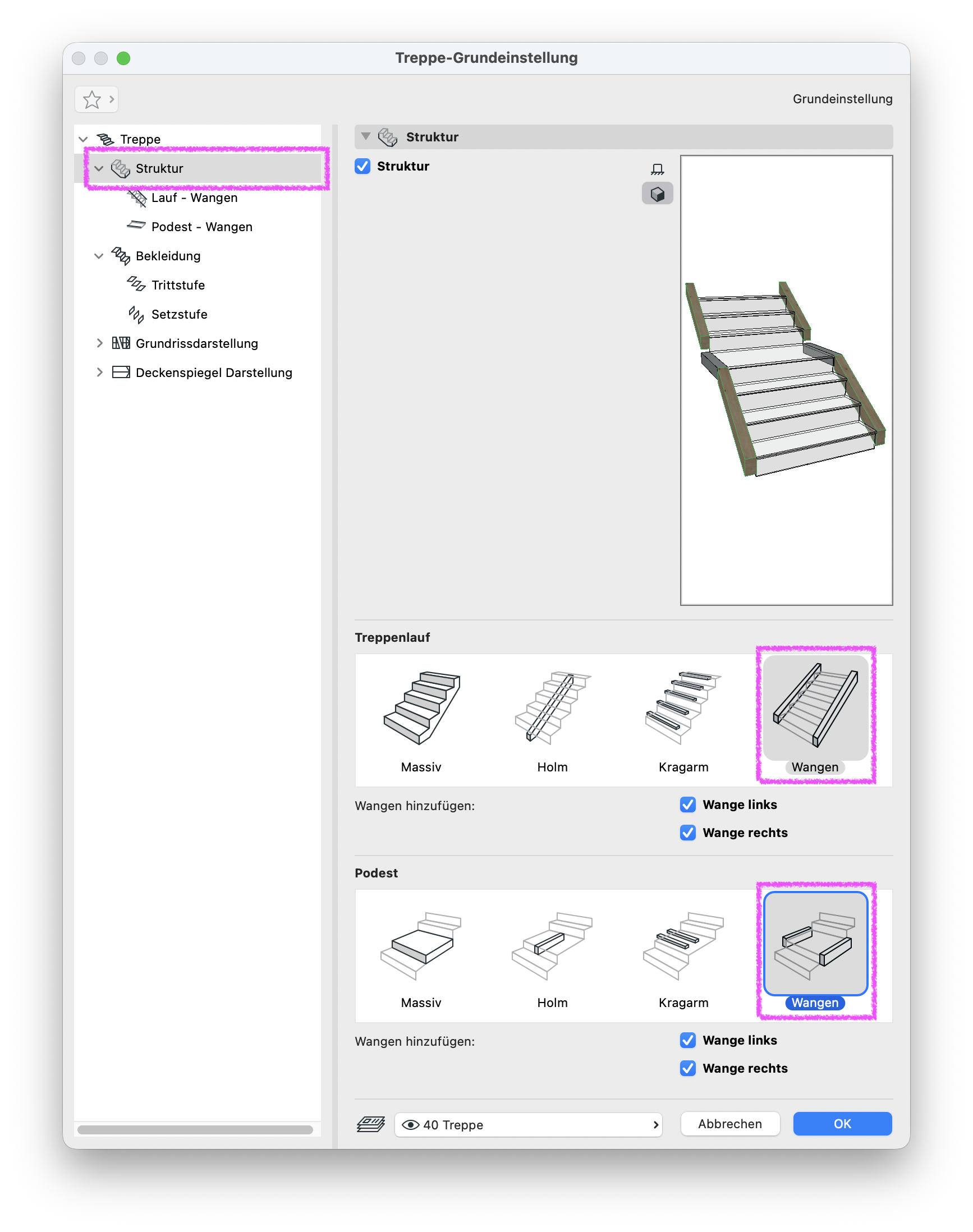

Unter Struktur für Treppenlauf und Podest die Option Wangen auswählen
- Nach der Änderung der Treppenstruktur für Treppenlauf und Podest, werden auch die beiden Unterabschnitte Lauf und Podest auf der linken Seite des Einstellungsdialogs aktualisiert

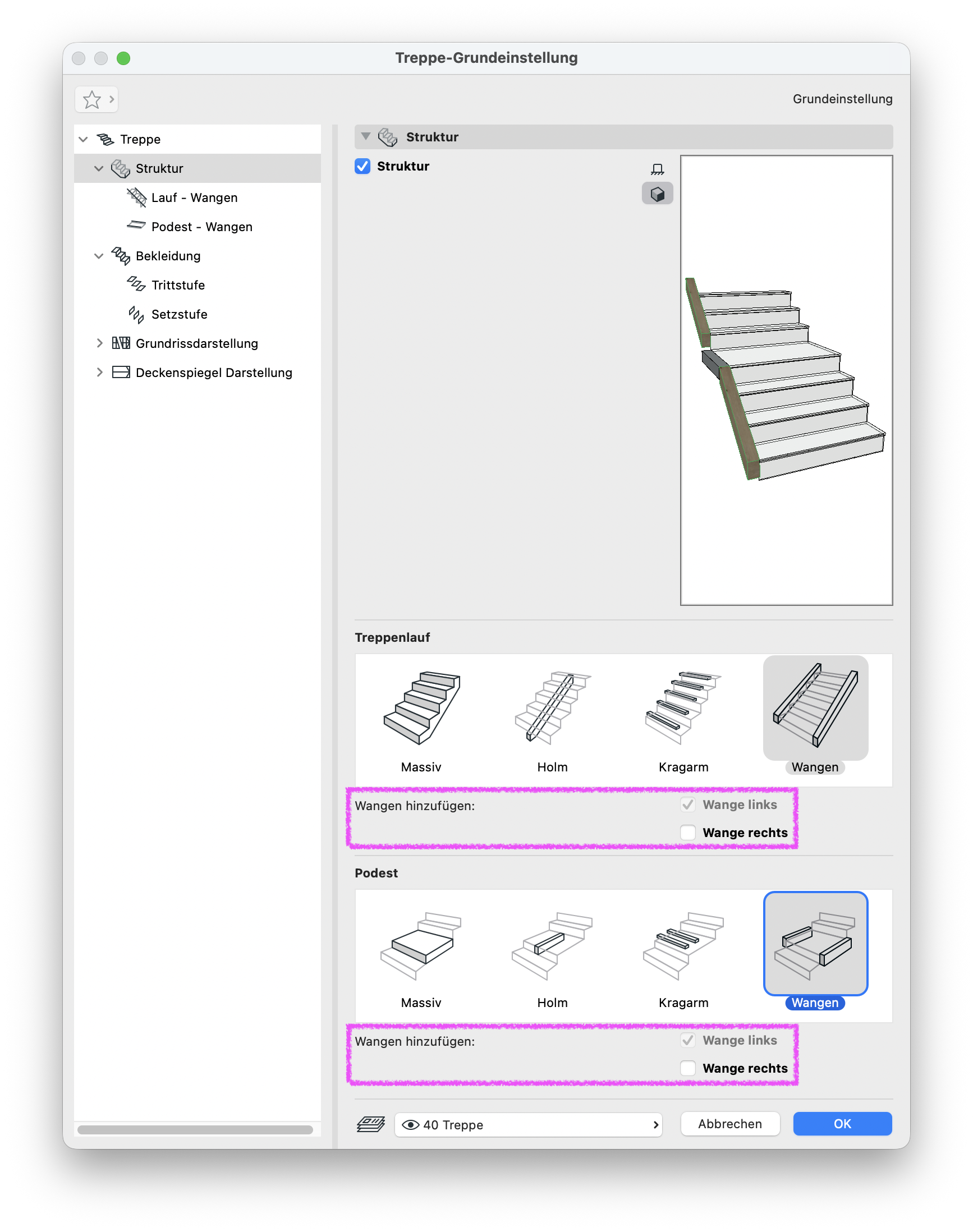

- Bei Bedarf kann eine Wange deaktiviert werden, indem unter Wangen hinzufügen: die Option Wange links oder Wange rechts abgewählt wird

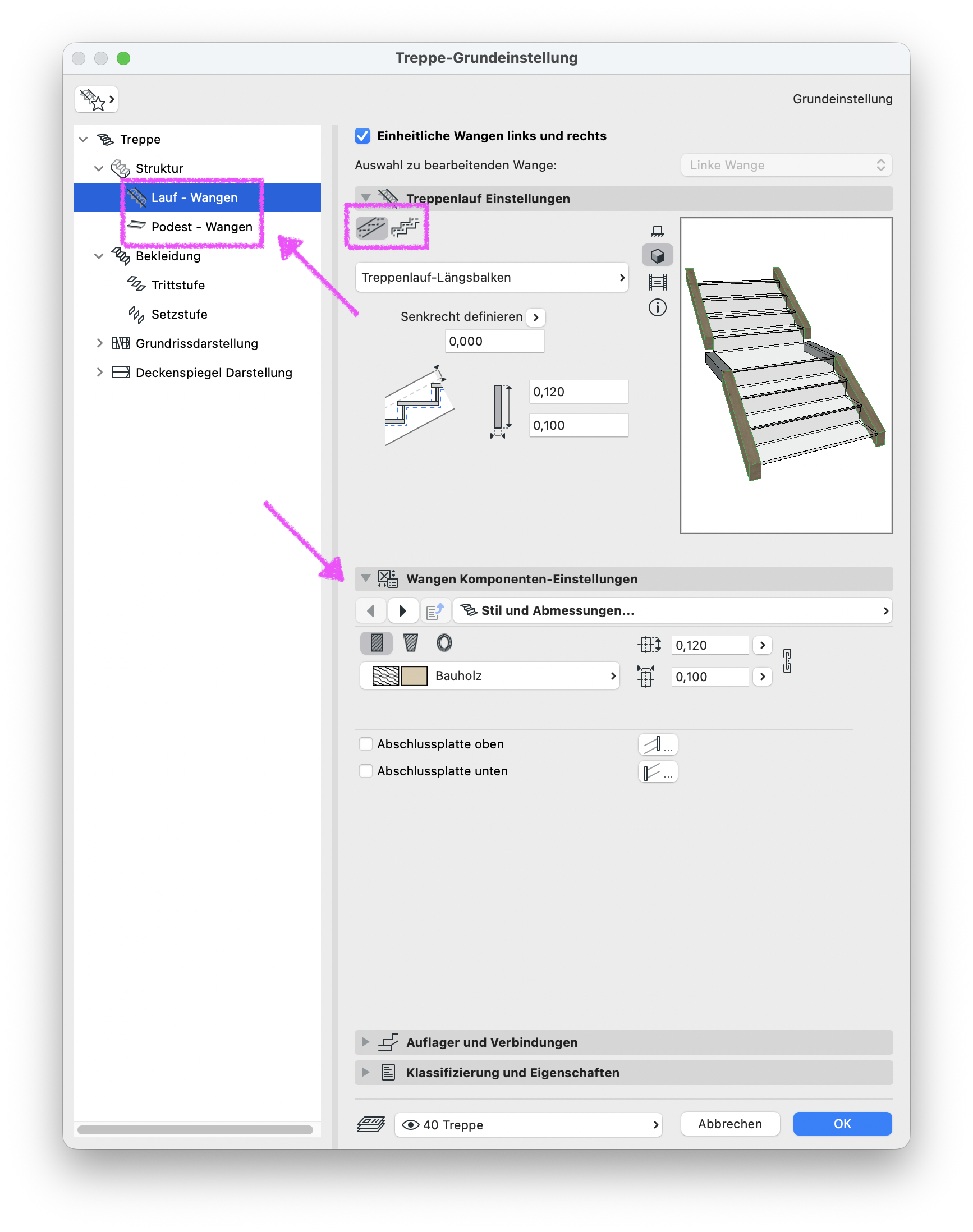

- Danach muss unter Struktur für Lauf - Wangen und Podest - Wangen die Struktur im Reiter Treppenlauf Einstellungen von Gestuft auf Gerade geändert werden

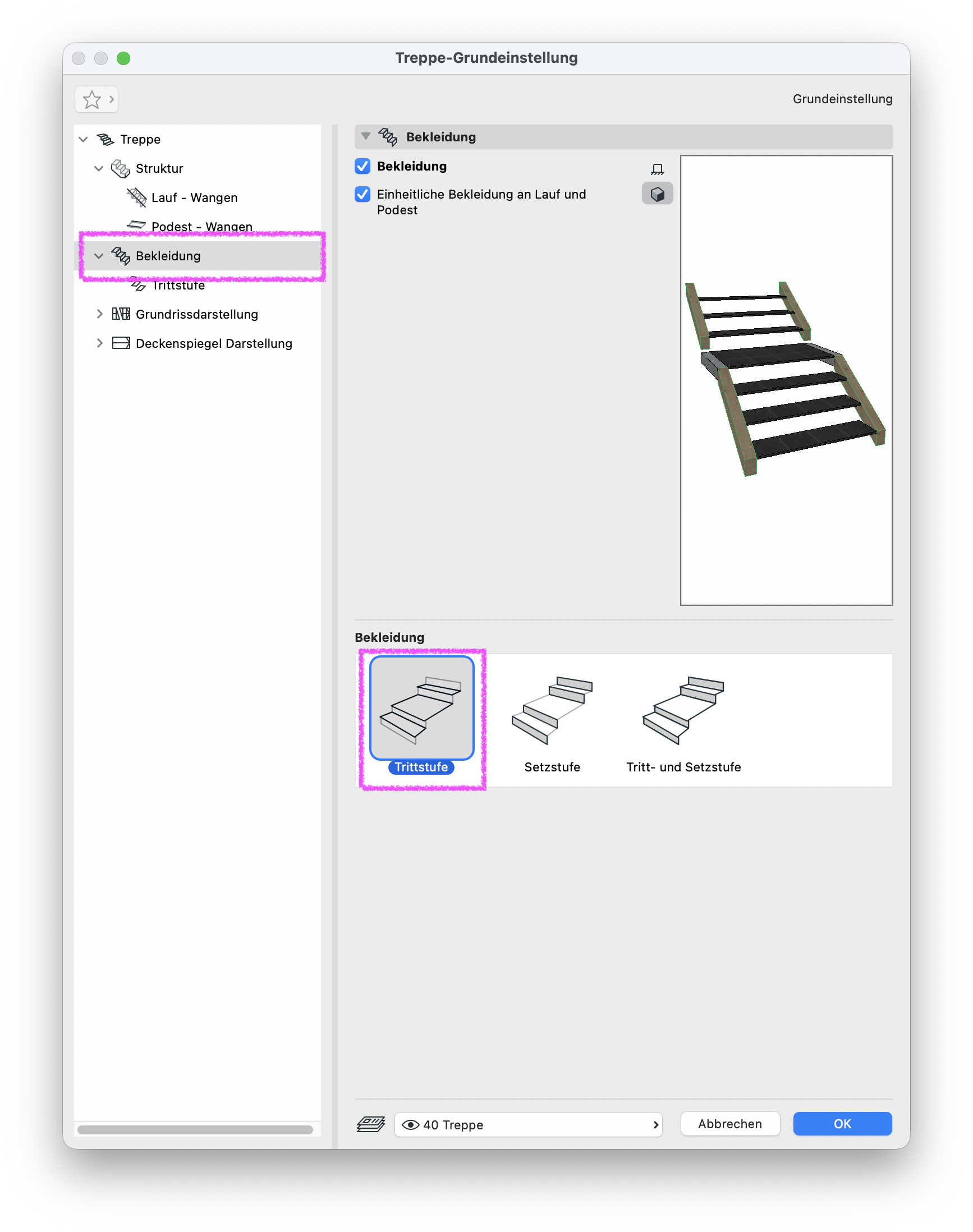

Unter Wangen Komponenten-Einstellungen und Auflager und Verbindungen können Materialien, Profile, Abmessungen und Verbindungen definiert werden - Um offene Stufen zu erstellen, muss daraufhin in der linken Spalte Bekleidung ausgewählt und auf der rechten Seite die Option Trittstufe ausgewählt werden

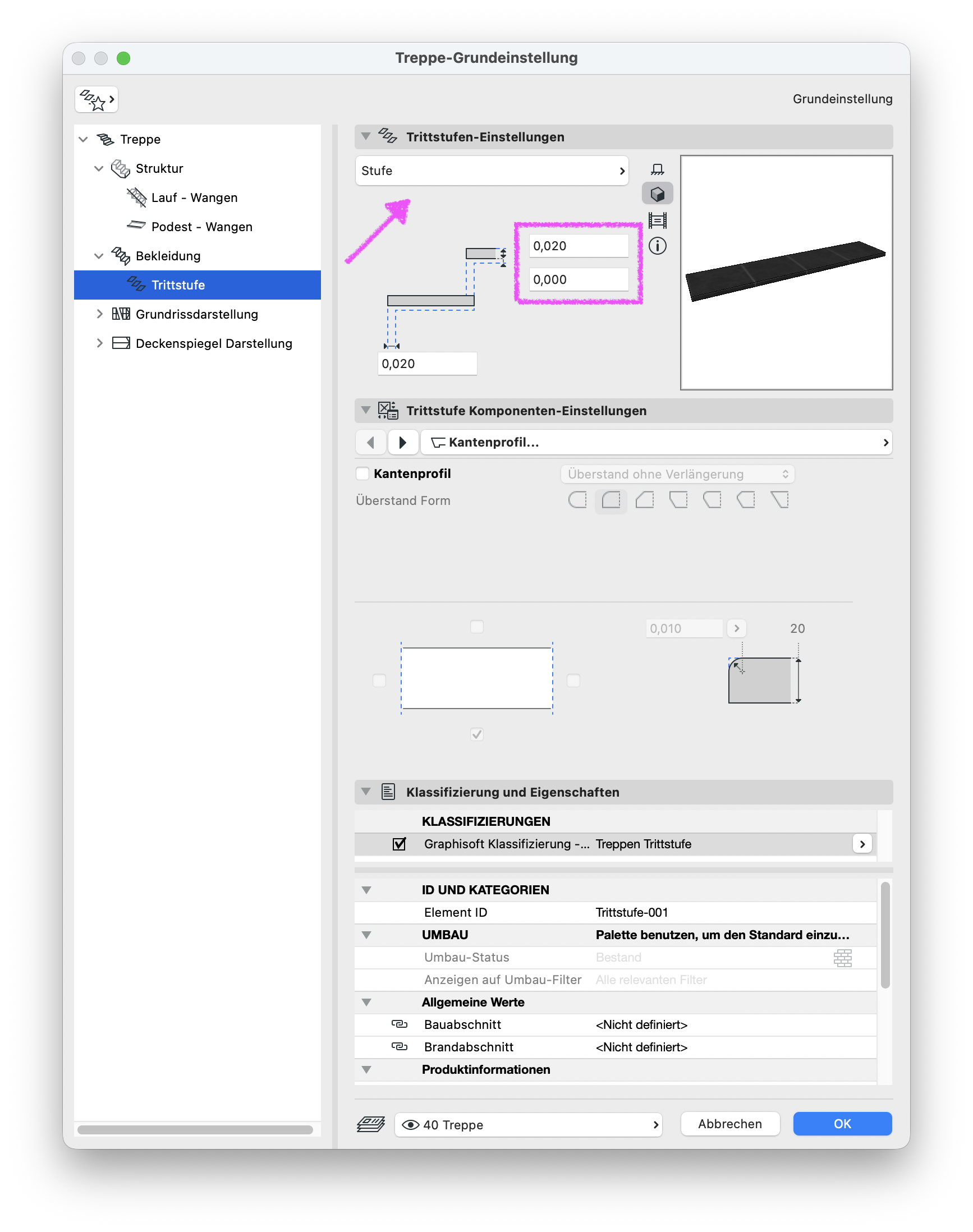

- Danach in der linken Spalte unter Bekleidung die Trittstufe auswählen und Stufenprofil, Materialien und Abmessungen definieren
- Abschließend die Einstellungen mit OK bestätigen

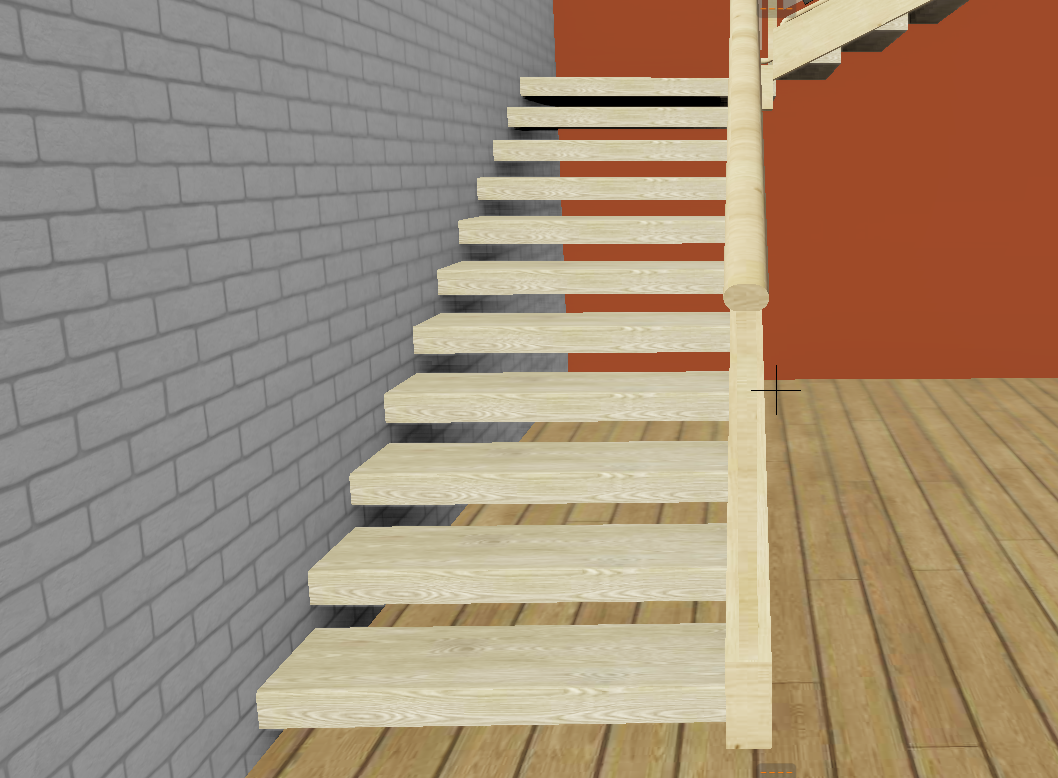

- Die bereits platzierte Treppe wird im 3D aktualisiert bzw. kann bei einer noch nicht platzierten Treppe anschließend eine Wangentreppe mit offenen Stufen erstellt werden
