Problembeschreibung:
Beim Import einer IFC Datei ins Archicad landet das Modell an einer falschen Position.
Troubleshooting:

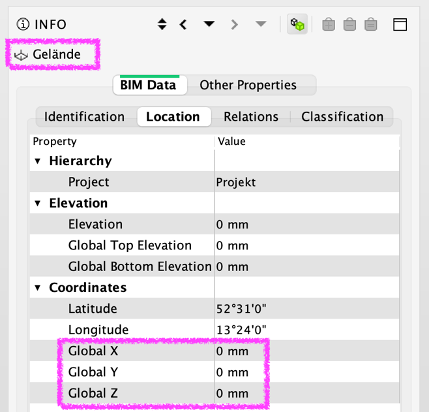

1. IFC in einem IFC Viewer prüfen
Das IFC-Modell darf nicht in Archicad zur Prüfung geöffnet werden, da Archicad die IFC erneut durch einen Übersetzer beim Import konvertiert. Die Prüfung erfolgt somit nicht korrekt. Stattdessen muss ein IFC Viewer für die unabhängige Prüfung der Modellposition verwendet werden.
Kostenloser IFC Viewer zum herunterladen: Solibri Anywhere

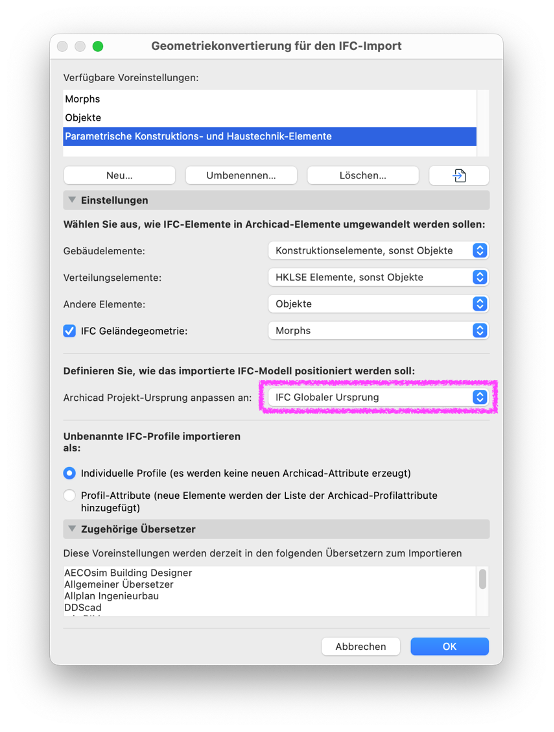

2. IFC-Modellposition im Übersetzer prüfen
- Ablage > Interoperabilität > IFC > IFC-Übersetzer > Import-Übersetzer auswählen > Geometriekonvertierung
Passende Einstellung festlegen:
- IFC Site Location = Projektursprung im Archicad
- IFC Global Origin = Vermessungspunkt im Archicad
3. Vermessungspunkt-Position prüfen
- Optionen > Projektpräferenzen > Lage-Einstelllungen
Verwenden Sie kein Vermessungspunkt im Projekt, sollte seine Lage auf (0;0) und somit gleich mit dem Projektursprung eingestellt sein.
