Problemstellung

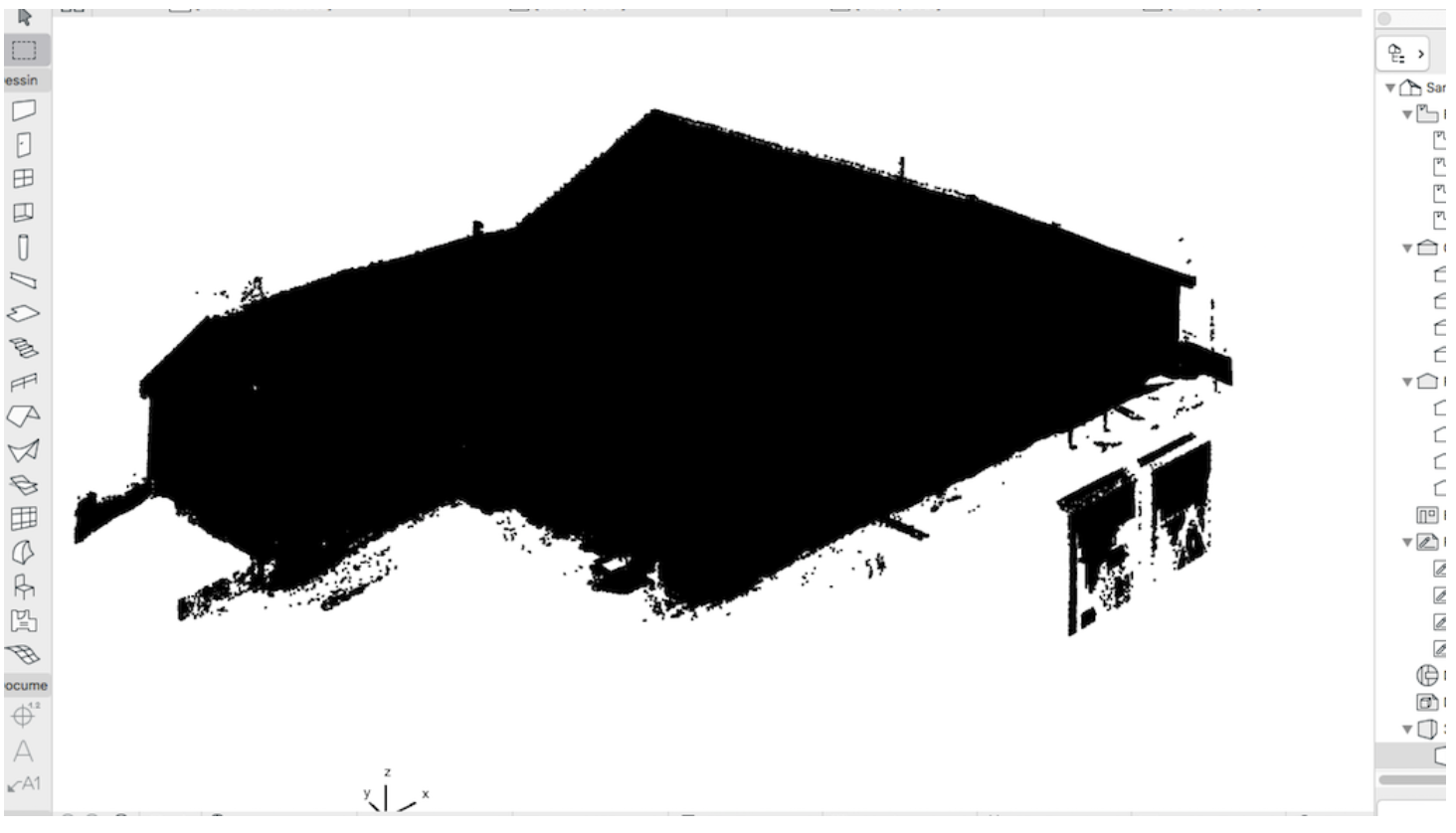

In Archicad wurde eine Punktwolke importiert. Diese wird jedoch im 3D vollständig schwarz angezeigt.
Troubleshooting
1. Quelldatei prüfen
Es muss geprüft werden, ob die Quelldatei Farbinformationen enthält. Die Prüfung kann durch den Planungspartner oder in einer geeigneten Punktwolken-Anwendung erfolgen.
Hinweis:
Punktwolken können ohne Farbinformationen bereitgestellt werden. Dies kann aus der Erfassungs- oder Exportmethode resultieren.
2. Punktwolke umwandeln
Wenn die Punktwolkendatei Farbinformationen enthält, muss geprüft werden, wie die Farben in der Datei definiert sind. Archicad unterstützt nur Farben, die durch RGB-Werte definiert sind. Es kann jedoch vorkommen, dass die Farbinformationen als Scalar Fields gespeichert wurden.
Wenn die Farbinformationen nicht als RGB-Farbwerte vorliegen, muss die Punktwolke vor dem Import aufbereitet werden. Die Aufbereitung kann durch den Planungspartner oder mit einer geeigneten Punktwolken-Anwendung erfolgen. Die Farbinformationen müssen dabei in RGB-Farbwerte umgewandelt werden. Anschließend muss die Punktwolke erneut gespeichert und in Archicad importiert werden.
